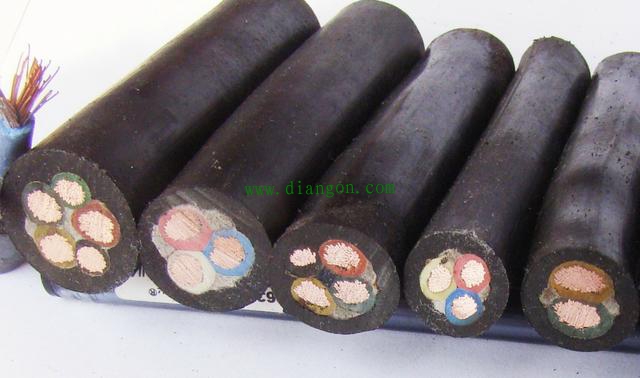

作为电工都知道，日常工作中最常见的电缆规格（按横截面积mm²）有:1；1.5；2.5；4；6；10；16；25；35；50；70；95；120；150；185；240。
在这里介绍其中一个流传比较广泛的电缆载流量计算口诀：
"二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。"
解释：
"二点五下乘以九"：指的是2.5mm²及以下的各种截面积的铝线，其载流量按截面积数的9倍计算。比如：1.5平方铝线，其载流量为1.5×9＝13．5A。
"往上减一顺号走"：指的是从4mm²至25mm²载流量的计算，导线的载流量和截面积数的倍数关系是顺着线号往上排，倍数逐次减l，即4mm²×8；6mm²×7；10mm²×6；16mm²×5；25mm²×4。
"三十五乘三点五"：指的是35mm²的导线载流量为截面数
的3.5倍，即35×3．5＝122．5(A)。
"双双成组减点五"从50mm²及以上的导线，按顺序，两个为一组，如：50mm²和70mm²一组,95mm²和120mm²一组，截面积增加一组，载流量倍数依次减0.5。即50mm²、70mm²导线的载流量为截面数的3倍；95mm²、120mm²导线载流量是其截面积的2．5倍，依次类推。
"条件有变加折算，高温九折铜升级"：这个口诀指的是铝芯线载流量的计算方法，明敷在环境温度25℃的条件下。diangon.com版权所有！若环境温度长期高于25℃，按此口诀计算方法算出载流量，然后打九折，比如：2.5mm²的铝线，2.5×9=22.5A，打九折，22.5×0.9=20.25A。
如果是铜芯电缆，它的载流量计算按铝线规格升一级计算，比如：4mm²的铜线，按6mm²铝线计算，16mm²铜线按25mm²铝线计算。
"穿管根数二三四，八七六折满载流"：如果电缆穿管敷设，不利于散热，载流量要打折扣，一根管穿2根时,要按8折计算载流量,穿3根时按7折计算,穿4根时按6折计算。
-
