弱电能用到什么电缆？从事弱电安防需要掌握的电线电缆知识

2019-05-12 17:18:31 | 人围观 | 评论:

　　弱电线缆种类繁多，各个系统使用的电缆型号不同，功能不同，做弱电的朋友们有必要了解一下常用的弱电线缆。
　　一、电线电缆的定义
　　电线电缆是指用于电力、通信及相关传输用途的材料。“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆。
　　二、弱电电缆命名原则
　　1、产品名称中包括的内容：
　　(1)产品应用场合或大小类名称
　　(2)产品结构材料或型式；
　　(3)产品的重要特征或附加特征
　　基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
　　2、结构描述的顺序
　　产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层。
　　3、简化
　　在不会引起混淆的情况下，有些结构描述省写或简写。例如：
　　SYV 75-5-1(A、B、C) S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编 75：75欧姆 5：线径为5MM 1：代表单芯
　　SYWV 75-5-1 S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套 75：75欧姆 5：线缆外径为5mm 1：代表单芯

       RVVP2*32/0.2 R: 软线 VV:双层护套线 P屏蔽 2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2mm
　　ZR-RVS2*24/0.12 ZR: 阻燃 R: 软线 S:双绞线 2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12mm

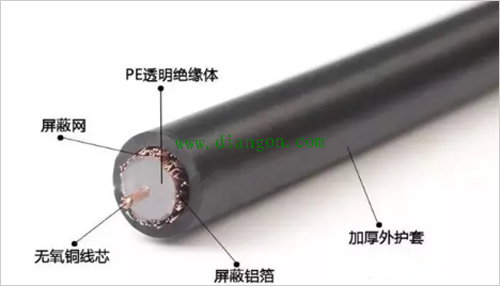

　　三、弱电电缆组成
　　由内而外由内导体、绝缘 、外导体以及护套组成；
　　内导体：由于衰减主要是内导体电阻引起的，内导体对信号传输影响很大
　　绝缘：影响衰减、抗阻、回波损耗等性能
　　外导体：回路导体、屏蔽作用
　　四、常见的线缆代号意义
　　RVVP ：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆 电压 300V/300V 2-24 芯 用途：仪器、仪表、对讲、监控、控制安装
　　KVVP ：聚氯乙烯护套编织屏蔽电缆 用途：电器、仪表、配电装置的信号传输、控制、测量
　　SYWV ( Y )、 SYKV 有线电视、宽带网专用电缆 结构：(同轴电缆)单根无氧圆铜线 + 物理发泡聚乙烯(绝缘) + (锡丝 + 铝) + 聚氯乙烯(聚乙烯)
　　RVV 聚氯乙烯绝缘软电缆 用途：家用电器、小型电动工具、仪表及动力照明
　　AVVR 聚氯乙烯护套安装用软电缆
　　RV 、 RVP 聚氯乙烯绝缘电缆
　　RVS 、 RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆
　　BV 、 BVR 聚氯乙烯绝缘电缆 用途：适用于电器仪表设备及动力照明固定布线用
　　五、常见弱电线缆的选用举例
　　视频线 摄像机到监控主机距离≤200 米 ，用SYV75-3视频线。 摄像机到监控主机距离>200 米 ，用SYV75-5视频线。网络数字视频监控，摄像机传输采用双绞线传输，比如cat5e，cat6等等。
　　云台控制线 云台与控制器距离 ≤ 100 米 ，用 RVV6×0.5 护套线。 云台与控制器距离> 100 米 ，用 RVV6×0.75 护套线。实际中一般用RVVP2*075
　　楼宇对讲系统所采用的线缆大都是RVV、RVVP、SYV等类线缆
　　六、常见弱电电缆的区别
　　SYV 与 SYWV 区别： SYV是视频传输线, 用聚乙烯绝缘。 SYWV是射频传输线，物理发泡绝缘。用于有线电视。
　　RVS 与RVV 2芯 区别： RVS为双芯RV线绞合而成，没有外护套，用于广播连接。 RVV 2芯线直放成缆，有外护套，用于电源，控制信号等方面。
　　RVV 与 KVV RVVP 与 KVVP 区别： RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成。 KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线，即BV线组成。
　　AVVR 与 RVVP 区别： AVVR是指线径小于0.5MM的不带屏蔽的电缆，RVVP是指线径大于或等于0.5MM的带屏蔽的电缆。
　　RVS 与RVV 2芯 区别： RVS为双芯RV线绞合而成，没有外护套，用于广播连接。 RVV 2芯线直放成缆，有外护套，用于电源，控制信号等方面。
