一招教会您“门口开灯,床头关灯”的电路接线

2019-06-08 10:43:40 | 人围观 | 评论:

“门口开灯,床头关灯”又称"一灯双控接法",就是一个灯用两个开关都能控制灯的亮与灭。常见的用处有,楼下开灯,上楼后楼上关灯;门口开灯,床头关灯;前门开灯,后门关灯等等,都是为了方便实现一个地方能开关灯,另一地方也能开关灯。

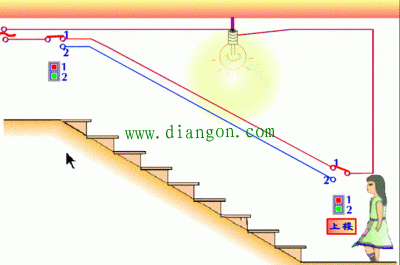

基本原理图如下


它的原理非常简单,只需比单控开关多一条线就可实现,主要由两个双控开关来组合实现。都是二选一开关,因此任何时刻,拨动任一开关,灯不是亮就是灭。当左边开关拨动是灯亮的时候,右边开关拨动必然是灯灭,反之亦然。好了,明白了开关的接法,接下来就看实物接法图。


双控开关外观图如上


具体实物接法如上,非常简单明了。明白了基本原理,以后家里灯有问题要排查,家居自装你都可以自如应对,再也不需要请别人了。
