工地配电柜标准配置_工地临时配电箱接线

2019-06-08 10:43:40 | 人围观 | 评论:

配电柜(箱)应采用冷轧钢板及绝缘材料制作。所有箱门内侧均贴电路系统图,箱门均要上锁,箱门右下角标明电箱名称、责任人、电话、编号,右边居中位置粘贴闪电标志。固定式分配电箱必须有防护措施。
1、总配电柜

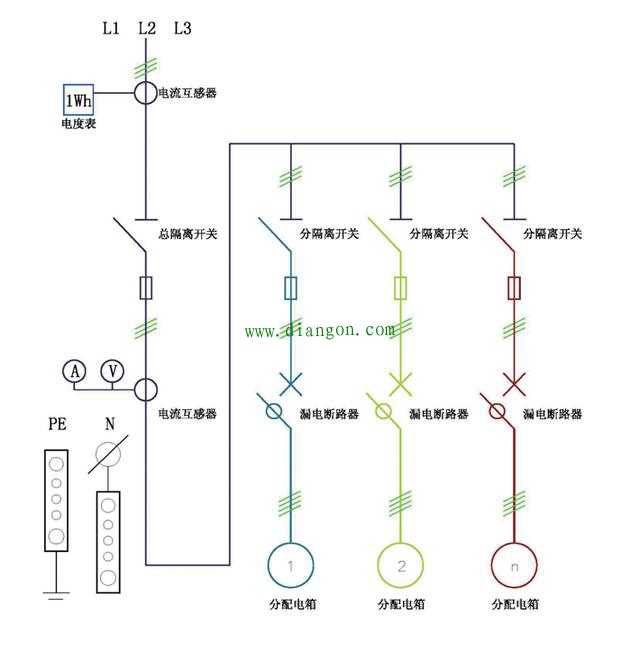

总配电柜系统图

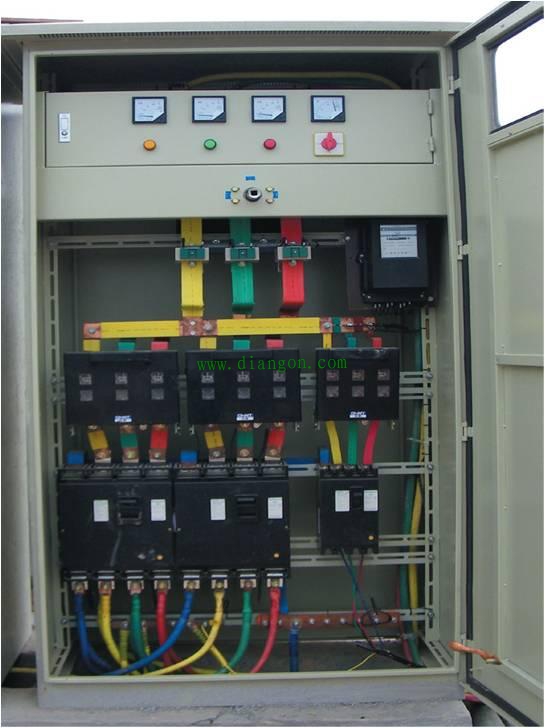

总配电柜电器配置实物图
2、分配电箱

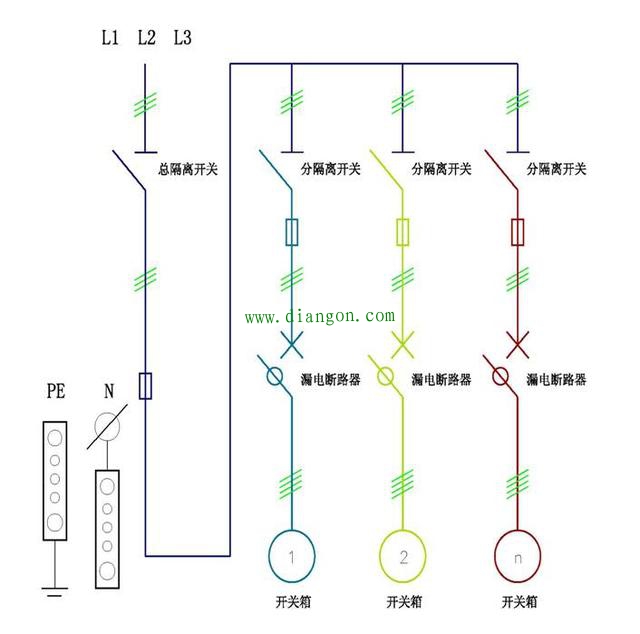

分配电箱系统图

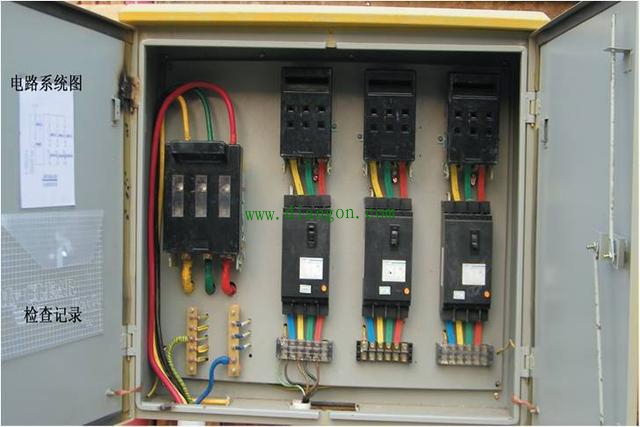

分配电箱电器配置实物图
一、固定式分配电箱:

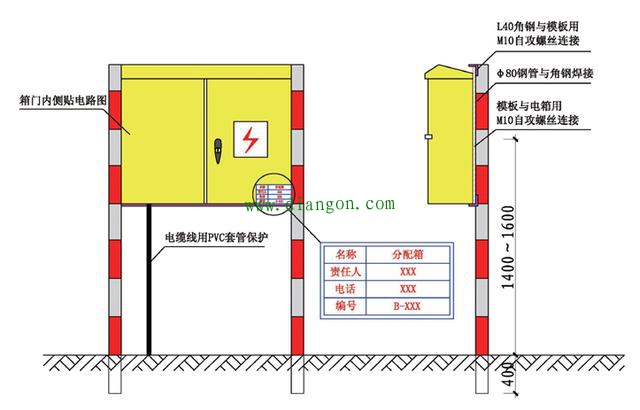

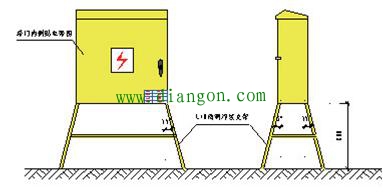

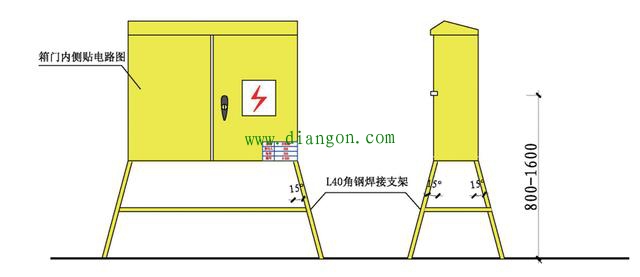

立面图(单位:mm)


固定式分配电箱效果图
二、移动式分配电箱


立面图(移动式)(单位:mm)


移动式分配电箱效果图
3 开关箱

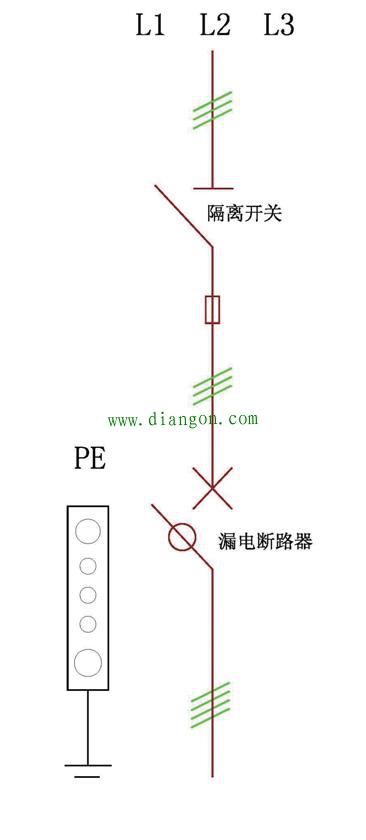

小型设备开关箱系统图

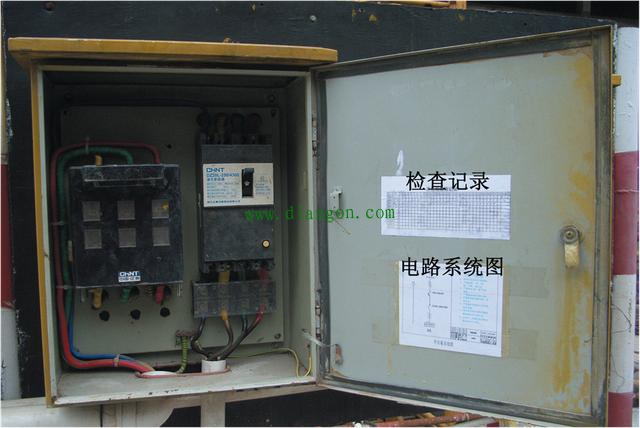

开关箱电器配置实物图
一、固定式开关箱

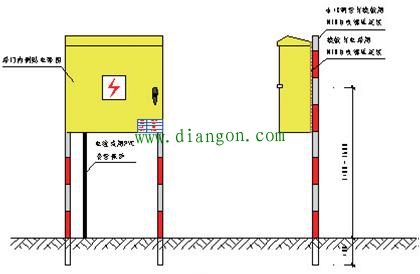

立面图(单位:mm)


固定式开关箱效果图
二、移动式开关箱


立面图(移动式)(单位:mm)


移动式开关箱效果图
4 塔吊覆盖范围内分配电箱防护(推荐做法)

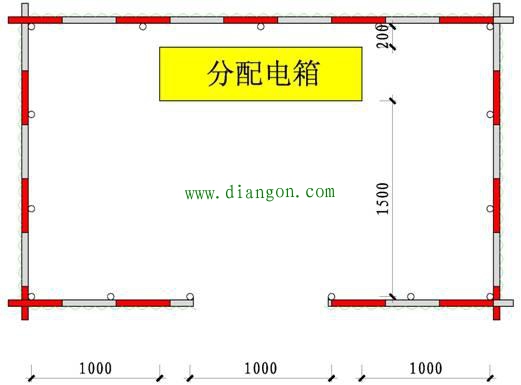

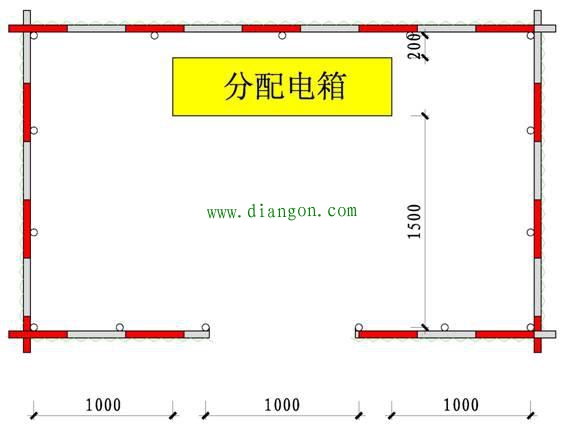

平面图(单位:mm)


立面图(单位:mm)


分配电箱防护棚效果图

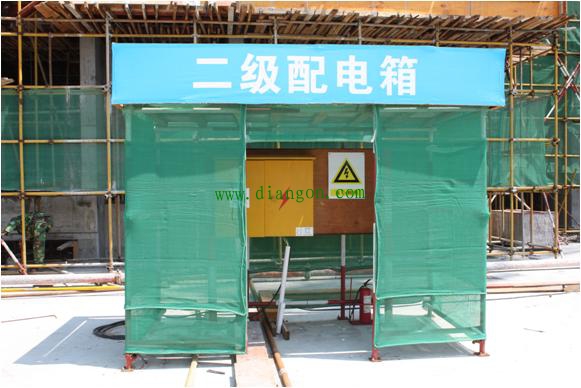

分配电箱防护棚实物图
5 塔吊覆盖范围外分配电箱防护

塔吊覆盖范围外分配电箱防护效果图
