电厂220kV双母线接线方式下的倒母线操作

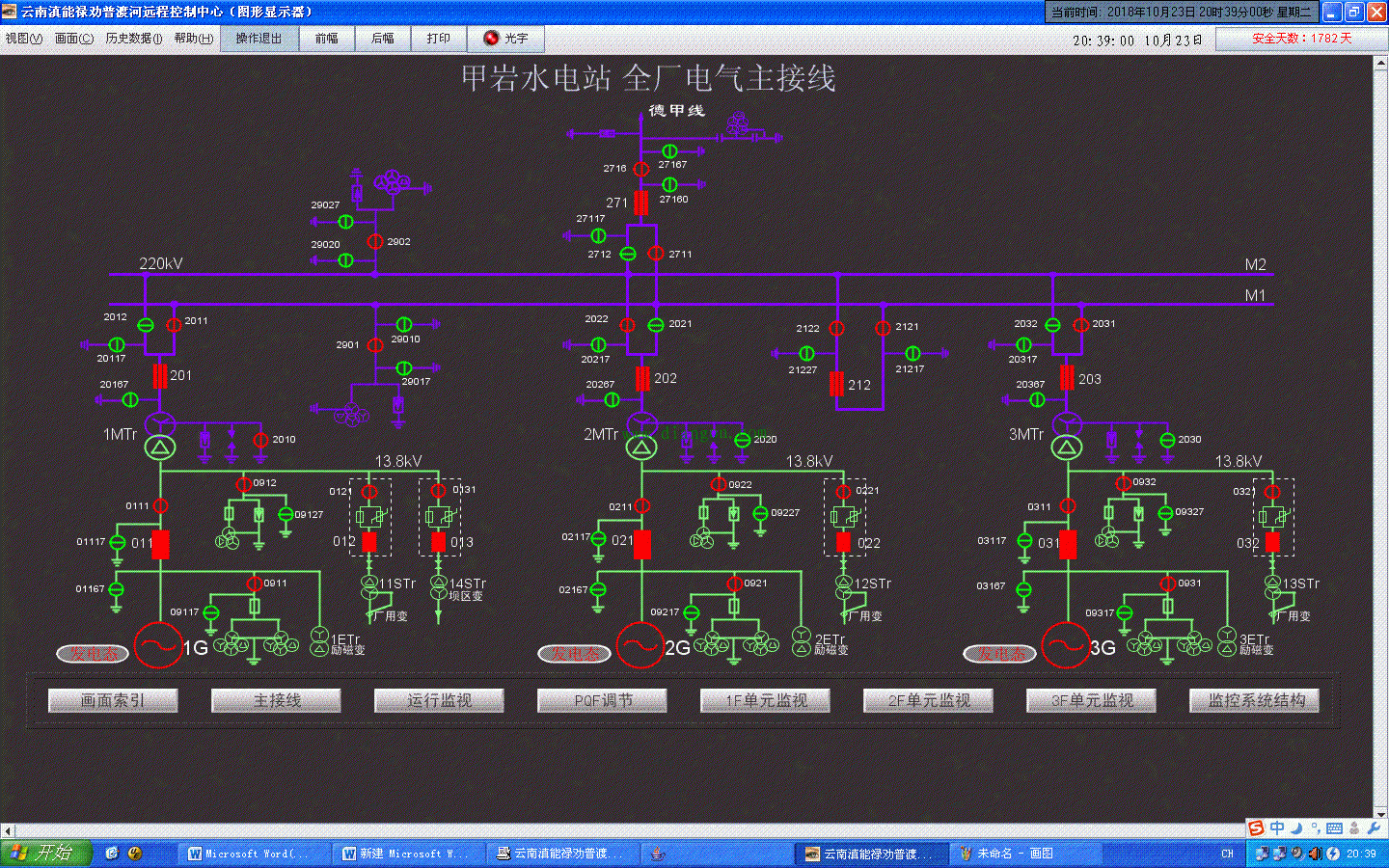

XX电厂220kV一次主接线图
正常运行方式：201、202、271运行在I母线，202运行在II母线；母联开关212及两侧刀闸在合闸位置。
倒闸操作具体步骤：
1. 检查母联开关及两侧刀闸在合位；
2. 投入两套母差保护屏内的互联压板，母差保护装置上互联灯亮，表示两母线互联成功；
3. 断开母联开关212的控制电源；
4. 合上母线侧2021隔离开关；
5. 拉开母线侧2022隔离开关；
6. 检查202间隔操作继电器箱电压切换I母线运行指示灯亮；
7. 检查220kV母差保护屏202间隔刀闸位置I母指示灯亮，并按下刀闸确认按钮；
8. 检查母联开关212的电流指示是否为0；
9. 确认母联开关212的电流指示是为0后，合上母联开关212的控制电源；
10. 退出两套母差保护互联压板；
11. 断开母联开关212；
12. 投入两套母差保护屏内分裂运行压板；
13. 检查II母电压为O；
14. 拉开2122隔离开关；
15. 拉开2121隔离开关；
16. 断开II母PT二次空开；
17. 拉开 2002隔离开关；
18. 合上20020接地开关。
四、 操作重点：
1. 必须是先投互联，再断开母联开关212控制电源。
原因：投互联的目的是使母差保护失去选择性，只要有故障瞬时跳开两条母线上所有开关。若是先断开母联开关212控制电源，后投入互联压板，在未投入互联压板过程中，发生故障而母联开关212又失灵时，diangon.com版权所有！尽管故障母线母差保护动作跳开了故障母线上的所有开关（除母联开关212外），但是由于母联开关212失灵，另一条母线仍然会先故障点提供短路电流，想要彻底切除故障，需要靠母联开关212的失灵保护动作来切除故障，切除故障时间较长，不利于系统稳定。
2. 断开母联开关212控制电源。
原因：防止推拉隔离开关的过程中，母联开关偷跳，破坏等电位操作，造成带环流拉、合刀闸。
3. 检查操作箱电压切换、母差保护屏刀闸变位确认。
原因：确保操作后隔离开关辅助接点变位正确，改间隔电压切换正确及两套母差保护的差流计算正确。
4. 负荷倒完后检查电流，母联开关断开后检查电压。
原因：在II母负荷倒完后，必须检查母联开关212电流指示为0，确保II母空充状态，防止漏倒负荷；在断开母联开关212后，检查电压为0，确保II母无电压，防止II母改检修时，带电合地刀。
