三相电机
首先，咱们要清楚，这个电流指的是线电流。
再者，星形连接时：线电流=相电流。
角形连接时：线电流= √3相电流。

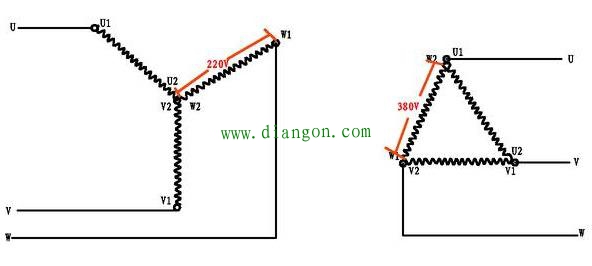

A
开始计算：如上图A中，假设每相绕组阻值为X，那么：星形连接时，每相绕组的电压（相电压）为220V，所以相电流为220V/X。由于星形连接线电流=相电流，所以线电流=220V/X。
角形连接时，每相绕组电压（相电压）为380V，相电流为380V/X。由于380= √3*220，所以，相电流也就是 √3（220V/X）。三角形连接时，线电流= √3相电流，所以，线电流= √3* √3（220/X)=3*(220V/X)。
也就是说角形连接时线电流等于星形连接时线电流的3倍。换句话说就是星形连接时线电流等于角形连接时线电流的三分之一。
