接线图

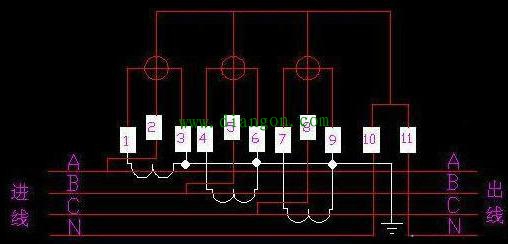

负荷较小时，可采用直接接入方法。下图为三相四线电表直接接入式：
直接接入式
图中可以看出，1、3接线柱；4、6接线柱；7、9接线柱分别为A、B、C三相电流线圈，diangon.com1、4、7接线柱接电源侧A、B、C。3、6、9接线柱接负载。2、5、8接线柱为电压线圈。10、11接线柱接零线N。
如果负荷较大时，可采用经电流互感器接入式。如下图：
经电流互感器接入式
图中可以看出，电表三个电流线圈分别通过三个电流互感器接入。电压线圈仍然直接接A、B、C三相。
读数时，如果直接接入式，表盘上显示就是实际用电量。如果是经电流互感器接入式，表盘上显示的数值乘以电流互感器倍率才是实际用电量，比如：电流互感器变比为200/5，倍率即为40，如果变盘上显示为2，实际用电量为2*40=80。
