但凡看过武侠作品的朋友，恐怕对江湖中人身受“内伤”的情景颇有印象——一个人外表看起来完好无恙，无奈体身受“内伤”，轻则口吐鲜血瘫软在地，重则经脉俱断武功被废！要说咱们这电工行当中的电气设备有些故障还的确和武林人身受“内伤”有的一拼，为此笔者特从多年工作所遇故障当中，选取两例说与大家听听。
话说几年前，本人同工友合作共同装配一套电控系统。由于所用中间继电器、交流接触器、按钮等配件较多，便将它们码放堆积放置。在工作中因一同行疏忽不慎将码放的配件撞倒，配件随之重摔在地。事后拆除包装纸盒未见损伤，便未加检测投入使用。

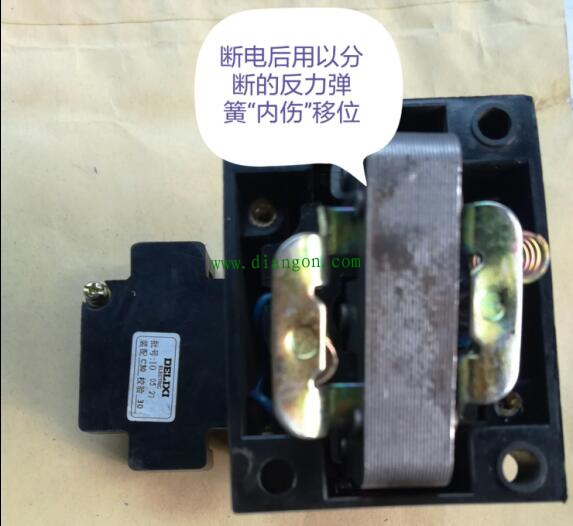

当控制系统装配完毕，通电试机过程时线路居然出现了多个中间继电器、交流接触器断续吸合现象！一番折腾后，发现这些出现问题的器件均是被摔过，身受“内伤”的！究其原因——在跌落过程中虽未造成元器件外表受损，可却导致它们内部的反作用力弹簧受冲击发生了位移，从而造成故障发生。
还有去年底，笔者受人之托维修一块ABB变频器所用主控板（内含MCU/DSP处理器、存储器、各种保护功能末级电路等线路的板子，主控板是我们此地圈内通俗叫法）。该线路板系通过物流方式购入的原厂新品，但用户安装通电后，该变频器出现显示信息紊乱、无法正常执行运行命令等故障现象。

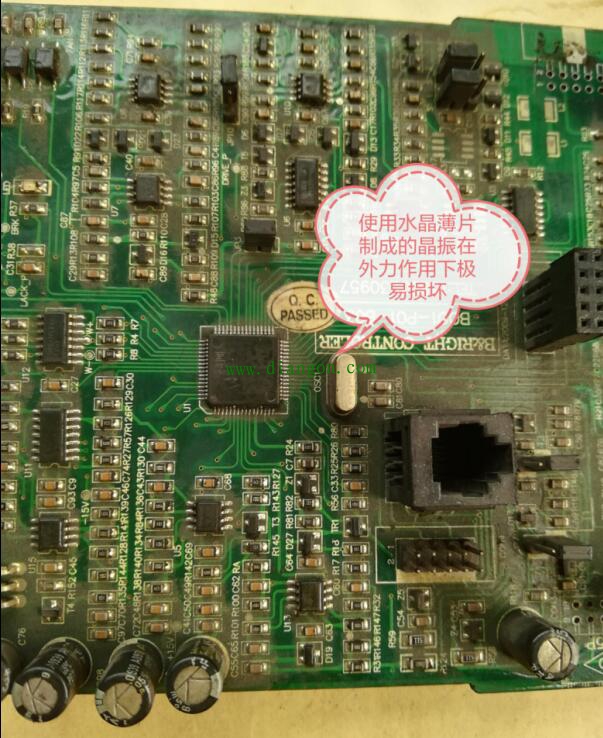

接手后，本人认为该板在物流过程中受到颠簸振动（物流、快递的操作想必大家都应该熟知），致使线路板上的元器件发生开焊、脱焊故障现象所致。可一番针对性的检测后，并未发现此类问题。无奈之下笔者只好从电源、复位、时钟所谓主控板三要素为出发点，进行维修。当检测到主控板DSP芯片外置时钟振荡部分时，发现其XLT1、XLT2两脚虽有直流电压，（https://www.diangon.com/独家原创 版权所有）但近一步测量中并未检出时钟频率，谨慎起见使用示波器测量两脚，同样未测出时钟振荡频率和波形！最终认定该故障原因为——物流运输过程中的抛摔、磕碰等剧烈的外力作用，造成此线路板上时钟振荡器件石英晶体振荡器（一般简称：晶振），出现“内伤”损坏所致！
以上两起电气设备、电子线路故障，均系器件受外力作用发生“内伤”所致，这些故障往往因为器件外观、外表看起来完好无损而具有很强的欺骗性，为此广大电工同行要有清醒的认识才行！
-
