对于电磁式继电器和接触器这两种电气设备，想必各位电工同行都再熟悉不过了。关于这两种电气设备的有关知识，早前已有不少同行进行过分享。今天笔者仅针对电磁式继电器和接触器之触点知识做一些补充。
电磁式继电器和接触器触点烧毁故障，是我们工作中经常遇到的。这种情况的发生，究其原因不外乎两种可能性：一是流过触点的负载电流比较大十分接近额定值，虽未超过触点额定值，无奈长时间的使用后，极易造成触点烧毁故障发生；再者对于上述两种电气设备，尤其是接触器而言，它们的负载绝大部分为感性负载，虽然负载电流不大，但在触点断开释放时容易受感性负载所释放的电弧烧蚀而损坏。
就电磁式继电器和接触器触点而言，在一些实际使用过程中还流行——串、并联一说。在某些需要联锁、互锁控制的电气线路中，如果使用继电器或接触器单个触点，或许会存在继电器、接触器动作过于迅捷，从而导致线路无法完成动作状态切换的情况出现。此时我们可以采用将继电器、接触器两个甚至多个触点串联，利用触点动作距离增长－－动作转换时间相应延长的方法，来消除这种现象。

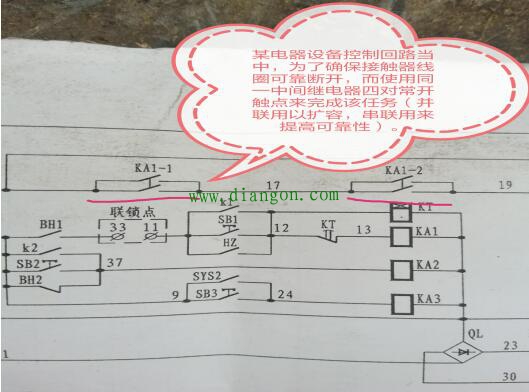

同理可知，在继电器、接触器触点容量因负载电流较大而出现损坏现象时，可以通过触点并联扩容的方式来加以克服。如下图所示，就是触点串并联使用的典范实例。
总之，电磁式继电器、接触器触点烧毁的原因相对集中，解决起来也容易。而在电气控制线路当中，我们可以灵活地运用触点串、并联的方法来搞定一些实际问题。
-
