感应式单相电能表又称机械式单相电能表，它是利用电磁感应原理设计的。当电度表接入被测电路后，被测电路电压U加在电压线圈上，在其铁芯中形成一个交变的磁通，这个磁通的一部分ΦU由回磁极穿过铝盘到回到电压线圈的铁芯中;同理，被测电路电流I通过电流线圈后，也要在电流线圈的U形铁芯中形成一个交变磁通Φi，这个磁通由U形成铁芯的一端由下至上穿过铝盘，然后又由上至下穿过铝盘回到U形铁芯的另一端。电度表的电路和磁路如图所示，其中回磁板4是由钢板冲制而成的，它的下端伸入铝盘下部，与隔着铝盘和电压部件的铁芯柱相对应，以便构成电压线圈工作磁通的回路。

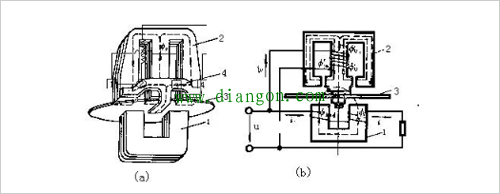

(a)铁芯结构 (b)电路和磁路
由于穿过铝盘的两个磁通是交流磁通，而且是在不同位置穿过铝盘，因此就在各自穿 图铝盘上的磁通和涡流过铝盘的位置附近产生感应涡流，如图所示，这两个磁通与这些涡流的相互作用，便在铝盘上产生推动铝盘转动的转动力矩。
作用于铝盘的转动力矩MP与被测电路的有功功率成正比。当铝盘在转动力矩的作用下开始转动时，切割穿过它的永久磁铁的磁通Φf，将在其上产生一个涡流if。这个涡流与永久磁铁的相互作用，将产生一个作用于铝盘与其转动方向相反的力矩Mf，称为制动力矩。显然，铝盘转动越快，切割穿过它的磁力线就越快，所引起的磁通变化率就越大，产生的涡流越大，则制动力矩就越大，当铝盘不动时，制动力矩不存在。制动力矩是随铝盘的转动而产生的，并随转速增大而增大，其方向总是和铝盘的，转动方向相反。
当铝盘在转动力矩的作用下开始转动后，随着转速的增加，其制动力矩不断增加，直到制动力矩与转动力矩相平衡。此时，作用于铝盘的总力矩为零，铝盘的转速不再增加，而是稳定在一定的转速下。
-
