一个按钮控制电机启动停止电路原理图解 很多老电工都搞不懂

2019-11-10 16:44:40 | 人围观 | 评论:

一个按钮控制电机启动停止电路虽然不实用，但用来学习分析电路，却非常经典。这个电路看似简单，却存在很强的逻辑关系，现在还有很多电工朋友怀疑它根本实现不了。下面咱们就用图解的方式分析一下这个电路。

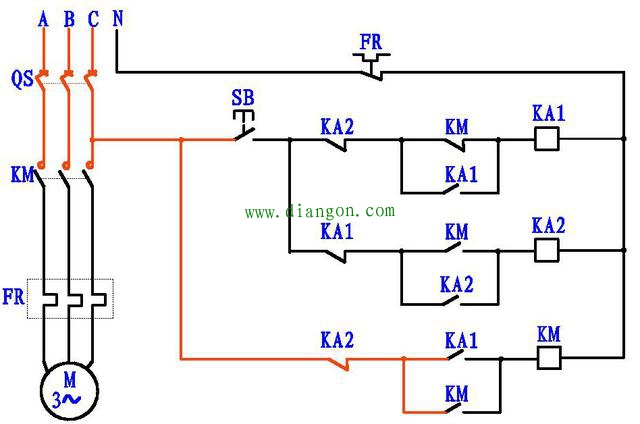

图1，即为一个按钮控制电机启动停止电路。


图1
图中，QS为断路器，KM为接触器，FR热继电器，SB按钮，KA1和KA2为两个中间继电器。图中带电部分标成红色。


图2

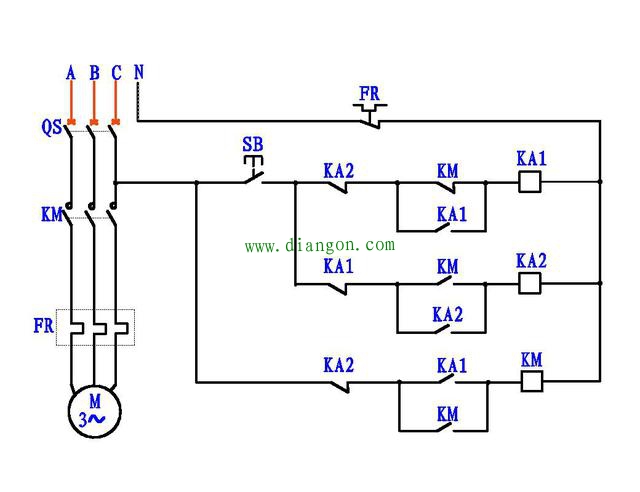

图2，合上QS，图中红色为带电部分。


图3

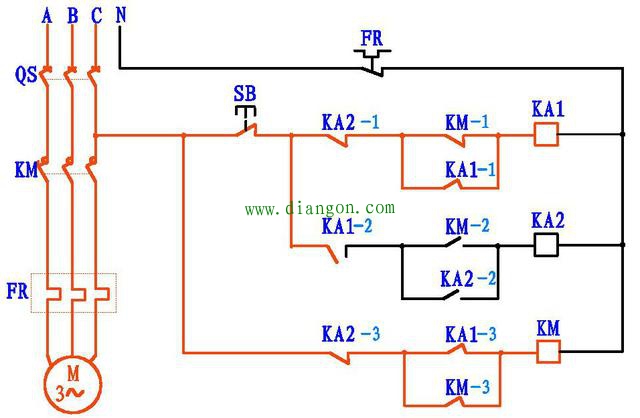

图3，按下按钮SB不松开，如图，KA1线圈得电，KA1-1常开点闭合，起KA1自保作用。KA1-2常闭触电断开，使KA2线圈不得电。KA1-3常开闭合，使接触器KM线圈得电，KM-3常开闭合自保。电机启动。


图4
图4，松开按钮SB，看图中各元件动作状况，由于这时接触器KM吸合自保，所以电机连续运行。咱们看图中变化，由于KM吸合，常闭触点KM-1断开，常开触点KM-2闭合。


图5
图5，再次按下SB不松开，由于这时KM-1是断开的，KM-2是闭合的，所以，KA2线圈得电，KA2-1断开，使KA1线圈不能得电。KA2-2闭合，使KA2自保。KA2-3断开，使接触器KM线圈断电释放，电机停止。


图6
图6，松开SB，电路恢复初始状态。如果您有不同意见，评论里提出来。
