今天有个朋友发信息问我，说他们单位有一排6盏路灯，这6盏灯同时开，同时关，每盏路灯1000瓦，他想用一台时控开关控制这6盏灯，问我怎么接线。
我说一台时控开关只能控制10安电流的负载，你这6盏灯加起来6000瓦，电流太大，必须加接触器。
他又问我怎么加接触器，具体怎么接线？
那么咱们就根据这个实例讲解一下时控开关配合接触器接线方法，希望可以帮到有同样疑问的初学者。
首先来选择一台接触器，6盏灯6000瓦，算出它的总电流。功率除以电压等于电流，6000瓦除以220伏约等于27安。可以选择一个容量大些的接触器，比如CJX2-3210接触器，额定电流为32安。
那么怎么接线呢？如下图。

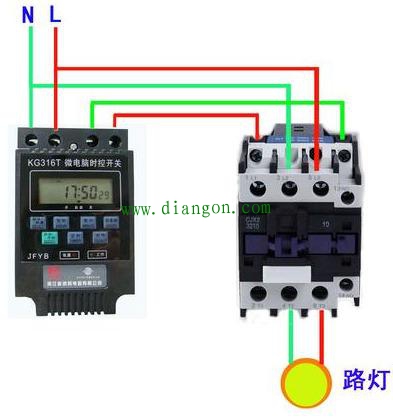

接线图
其实就是利用时控开关来控制接触器线圈，接触器主触点控制路灯。
如图，时控开关左边两个接线柱是进线，接电源220伏电源，右边两个接线柱是输出，接接触器线圈。（当然，接触器要选择220V线圈电压。）设置好开灯和关灯时间，关于时控开关时间设置，前面视频详细介绍过，这里就不再介绍。到开灯时间时，时控开关输出给接触器线圈，接触器吸合，主触点闭合，路灯亮。到关灯时间后，时控开关断开，接触器释放，路灯灭。
-
