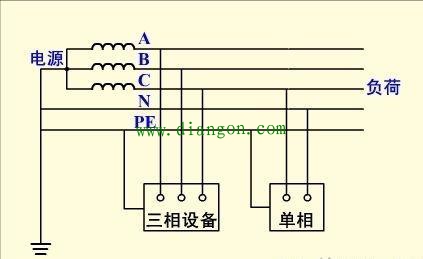

TN-S接零保护系统
1系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线 PE上，安全可靠。
2工作零线只用作单相照明负载回路。
3 专用保护线 PE 不许断线，也不许进入漏电开关。
4干线上使用漏电保护器，工作零线不得有重复接地，而 PE线有重复接地，但是不经过漏电保护器，所以 TN-S系统供电干线上也可以安装漏电保护器。
5 TN-S方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。在建筑工程工工前的“三通一平”（电通、水通、路通和地平）——必须采用 TN-S 方式供电系统。
2005临时用电安全技术规范要求TN-S接零保护系统必须配电室或总配电箱处做重复接地，首未端做重复接地，重复接地电阻值小于10Ω。
重复接地的用处，当线路上有保护零线断开，当发生漏电时，漏电电流还能流向大地，减少对人身和设备的安全。
