断路器符号及意义

如图是GB4728中断路器的图形符号

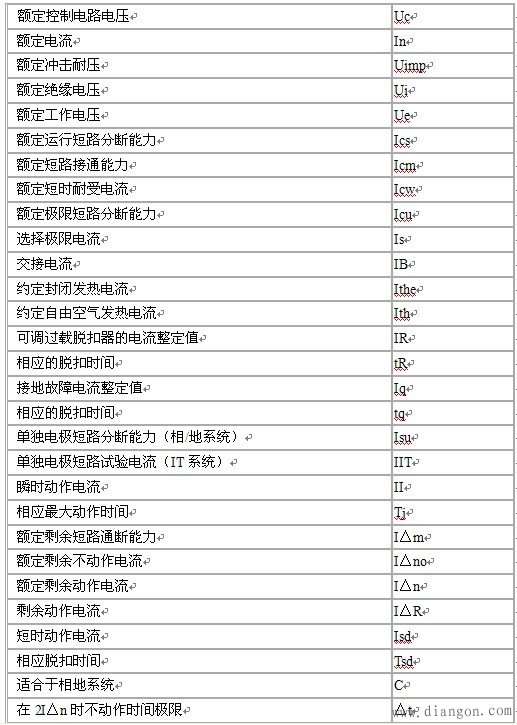

断路器符号及意义
Inm――断路器壳架等级电流A　，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。
In――断路器的额定电流A　，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。
Ir1――断路器的长延时整定电流A　，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。
Ir2――断路器的短延时整定电流A　，它所指的含义是该断路器的短延时脱扣器整定的电流，它的数值在电子可调式脱扣器中为2～12Irl　左右可调。
Ir3――断路器的瞬时整定电流A　，它所指的含义是该断路器瞬时脱扣器整定的电流，它的数值在不可调固定式脱扣器中，配电型为5Irl、10Irl两种，电动机保护型为12Ir1，在电子可调式中，为4～16Irl　左右可调。
Ir4――断路器的单相接地整定电流A　，它所指的含义是该断路器保护的线路或设备发生单相接地故障时，接地保护脱扣器整定的电流值，它的数值为0.2～0.6Irl　左右可调。
Ire――断路器的漏电动作电流A　，它所指的含义是该断路器保护的线路或设备发生不正常泄漏电流时，漏电保护脱扣器整定的电流值。它的数值为0.03/0.1/0.3/0.5A几种。
Ir0――断路器预报警动作电流A　，它所指的含义是该断路器负载电流超出预先设定的电流时，预报警装置发出报警指示信号，它的数值为0.5～lIr1　左右可调。
Ir2――短延时脱扣器的脱扣时间整定值s　，可调时间为0.05～0.45s。
