空气开关型号含义

2016-12-02 13:27:22 | 人围观 | 评论:

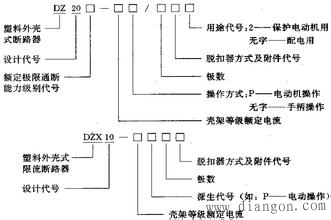

空气开关型号中DZ字母的含义--“自动”的反拼音
10--设计序号
100--额定电流
3---表示极数即三相
3---脱扣形式(0--无脱扣器,1--热脱扣器式,2--电磁脱扣器式,3--复式)
0---有无辅助触头(0--无辅助触头,2--有辅助触头)
Ie=60A---过电流调节


要点:
1、空气开关额定电压大于等于线路额定电压
2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流。
例:DZ47系列的空气开关型号含义
‘DZ’:塑料外壳断路器。‘47’:设计序号。‘DZ47'断路器是不带漏电保护的断路器,‘DZ47LE’才带漏电保护的断路器。


例:型号中B40 和C40 有什么差别?
B40=额定电流是40安 B类的瞬时脱扣电流是3-5In,适用于电阻性负载C40=额定电流是40安 C类的瞬时脱扣电流是5-10In,适用于一般负载。
