空气断路器工作原理

2016-12-19 18:07:59 | 人围观 | 评论:

空气断路器又称为自动空气开关,是一具有保护功能的电器,能自动切断短路、过载等故障,在正常情况下,用来不频繁地通、断电路。

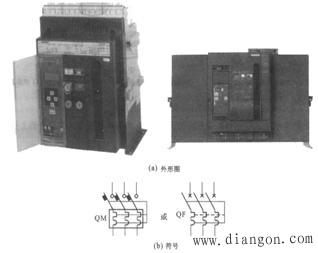

常用的空气断路器有塑壳式(装置式)和万能式(框架式)两类。结构如图1

a                      b                  c

a)壳式  b)框架式  c)图形符号

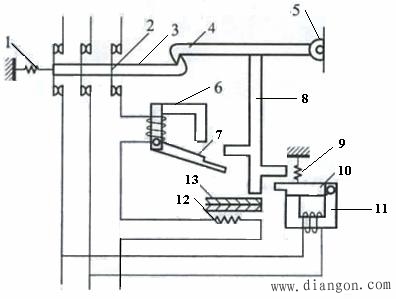

空气断路器的原理图

19――弹簧    2――触点   3――锁键  4  搭钩   5――轴   6――过流脱扣器

710――衔铁   8――杠杆  11――欠压脱扣器  12――电阻丝   13――双金属片

上图中触点有三对,串联在被保护的三相主电路中。手动按钮(或扳手)处于“合”(图中未画出)时,触点2由锁键3保持在闭合状态,锁键由搭钩4支持着。要使开关分断时,按下按钮为“分”的位置(图中未画出),搭钩4被杠杆8顶开(搭钩可绕轴5转动)触点2就被弹簧1拉开,电路分断。

断路器的自动分断,是由电流脱扣器6、欠压脱扣器11和热脱扣器12使搭钩4被杠杆8顶开而完成的。电流脱扣器6的线圈和主电路串联,当线路工作正常时,所产生的电磁吸力不能将衔铁7吸合,只有当电路发生短路或过电流(超过整定电流)时,其电磁吸力才能将衔铁7吸合,推动杠杆8,顶开搭钩4,使触点2断开,从而将电路分断。

欠压脱扣器11的线圈并联在主电路上,当线路电压正常时,电磁铁吸合,当线路电压低于某一值时,电磁吸力小于弹簧9的拉力,衔铁10释放并推动杠杆8使搭钩顶开,分断电路。

当电路发生过载时,过载电流通过热脱扣器发热元件3使双金属片12受热弯曲,推动杠杆8顶开搭钩,使触点断开,从而起到过载保护的作用。根据不同的用途,断路器可配备不同的脱扣器。
