高压断路器型号含义

2017-02-06 13:08:23 | 人围观 | 评论:

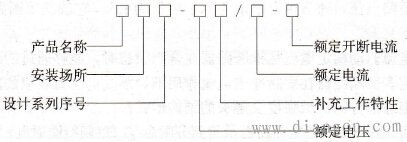

    根据国家技术标准的规定，高压断路器产品型号由以下几部分组成：


    (1)产品名称，用下列字母表示：
    S-少油断路器；D-多油断路器；K-空气断路器；
    L-SF6断路器；Z-真空断路器；C-磁吹断路器。
    (2)安装场所，用下列字母表示：N-户内式；W-户外式。
    (3)设计系列序号，用数字表示。
    (4)额定电压，单位为kV。
    (5)补充工作特性，用下列字母表示：G-改进型；C-手车式；F-分相操作。
    (6)额定电流，单位为A。
    (7)额定开断电流，单位为kA。
    如SN10-10/1000-16型是指额定电压为10kV、额定电流为1000A、额定开断电流为16kA的户内式高压少油断路器。
