断路器字母型号和符号含义

2017-03-09 16:11:37 | 人围观 | 评论:

    低压断路器的表示方式如下。

    (1)型号

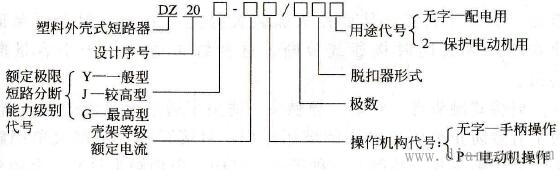

    低压断路器的标志组成及其含义如下:

低压断路器的标志组成及其含义

    (2)电气符号

    低压断路器的图形符号及文字符号如图2所示。

低压断路器图形、文字符号

    2    低压断路器图形、文字符号

    断路器主要由触头系统、操作机构、各种脱扣器和灭弧装置等部分组成。
