断路器1P、2P、3P、4P有什么区别?该怎么选用?

2019-04-19 09:28:55 | 人围观 | 评论:

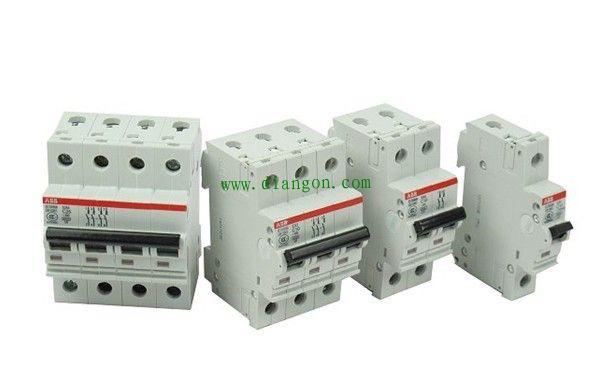

断路器1P、2P、3P、4P有什么区别?该怎么选用?让我们一起来了解下!对于微型断路器来说,1P+N、1P、2P一般都用来作为单相用电器的通断控制,但效果不同。
1p为单开,只断火线,一般用于灯或用电量小的电气设备
2P为两开,有两个进(出)线端,进火线,零线,比较常用。
3P为三开,为控制三相电,有三个进(出)线端,进三根火线,一般为三相电总线开关和三相电设备应用。
4p就是在三开的基础上加一端子,为零线端子用N表示。


1P—单极断路器,具有热磁脱扣功能,仅控制火线(相线),模数18mm。
1P+N—单极+N断路器,同时控制火线、零线,但只有火线具有热磁脱扣功能。 当N线为非保护极或开闭中性极时,模数为2*18mm=36mm;
当N线为不可开断中性线,则模数为18mm。即单极带剩余电流保护的断路器。
2P—单相2极断路器,同时控制火线、零线,且都具有热磁脱扣功能。


断路器的选择
1.在照明回路中为了减少工程造价,通常选用1P断路器,需要注意的是上级断路器必须具备漏电脱扣功能,,必须切断上级电源;
2.断电检修时为了预防火线与零线接反酿成事故(当火线与零线接反时1P断开了零线而没有断开火线),可用采用1P+N短路器,即常说的DPN断路器。
3.对于相同尺寸的断路器外壳壳体来说,1P和装1P+N是有区别的,前者在短路事故状态下的极限分断能力高于后者。所以对于工程中比较重要的回路和频繁检修与操作的回路建议使用2P断路器,但是成本较高。
另外:1P、2P用于单相,3P、4P用于三相。
当是保护接零时,只能用1P、3P;当是保护接地时,最好用2P、4P。
1P+N:只在相线上装设保护器,动作时同时断开相线。
