二、2P二极断路器
三、3P三极断路器
四、4P四极断路器
五、1P+N:单极+N断路器

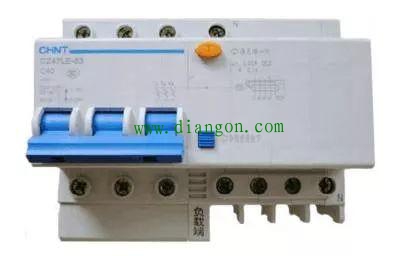

六、3P+N——带零线端子的三极开关(零线不开断)

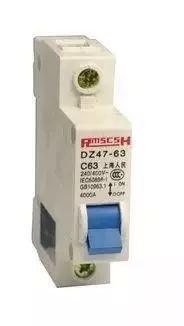

(1):1P(1极)的断路器:它的接线头只有一个,适用于断开一根相线;
(2):2P(2极)的断路器:它的接线头有二个,一个接相线一个接零线,这种开关适用于控制一相一零,同时控制火线、零线,且都具有热磁脱扣功能;
(3):1P+N的断路器:它的接线头二个,可以接入火线和零线,同时控制火线、零线,但只有火线具有热磁脱扣功能(零线不开断)
(4):3P(3极)的断路器:它的接线头有三个,三个都是接"火"线,这种开关用于控制三相380V电压线路;

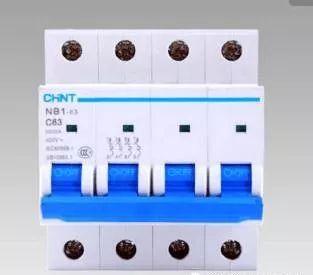

(4):4P(4极)的断路器:它的接线头有四个,三个都接"火"线,一个零线,这种开关适用于控制三相四线制线路;
选用:
如果设备额定电压是220V时,选用1P或2P的断路器,如果是380V,就需要3P或4P了,对于设备不需要接入零线的就只选3P就可以了,如电动机、风机、水泵等只用3P断路器;如是380V的开水器、热水器之类的设备,就需要4P了,而且还要带漏电保护功能的断路器,这是为防止漏电事故。
