断路器可以保护家里的线路，一旦家里的线路发生故障，断路器就能够自动跳闸，进而减小事故损失，可以说断路器是家里的必备电器，但是断路器应该怎么接呢？
要想知道断路器怎么接，先来了解一些断路器的命名或者说种类，在生活中是不是经常听到1P、2P或者1P+N，当然还有3P，4P的，到底是什么意思呢？其实P前面的数字表示的意义就是这个断路器能够控制的线路个数，比如说1P就只能控制一根线的通断，当线路发生短路时，断路器自动跳闸，断开火线（仅能断开一根线）。而2P呢可以控制两根线的通断，还是假设当线路发生短路时，断路器能够自动跳闸，但是2P是可以同时断开两个线路，零线火线都能断开。
以此类推3P就是表示能够控制三个线路的通断，一般在380V的三相电机上能够用到。可能会有朋友会问那2P和1P+N有什么区别呢，N一般表示零线，而1P只能控制一个线路的通断，所以当短路时，2P的那个零线能够断开，但是1P+N的不能断开。

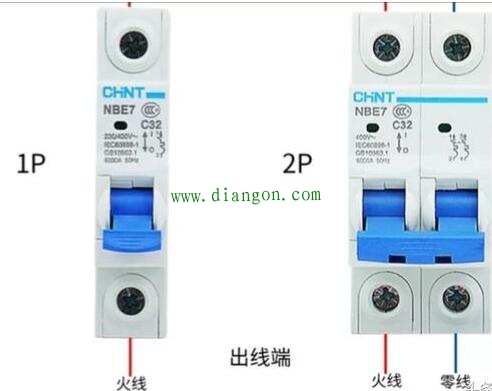

那断路器应该怎么连线呢？可以让断路器朝向自己，我们以2P的断路器为例，就像下面这张图一样，上面的两个接线柱一般是表示进线端，下面的两个接线柱表示出线端，由于这是一个2P的断路器，所以它能够控制两个线路的通断，在接线柱的一侧标注有大写字母N的就表示此接线柱接零线，则另一个就是接火线。
其实像上面说的断路器功率一般都很大（对于家庭用电所用功率来说），为了安全一般在线路的后面还会再加几个1P的断路器，这种断路器一般功率都比较小，为了看起来更直观我在网上找了一张图片，对于1P的断路器，直接接一个从2P断路器出来的火线就可以了，就像下图中的右面那三个断路器，当然对于2P的可以继续接一根火线一根零线，如果在断路器上没有标注N的符号，一般按照左火右零来接，这个和插座上正好相反，插座上的标准接法是左零右火。
-
