电流互感器实用技术问答30例

　　答：额定电流比系指一次额定电流与二次额定电流之比。通常用不约分的分数表示。所谓额定电流就是在这个电流下互感器可以长期运行而不会同发热损坏。

　　2.何为电流互感器的准确等级?

　　答：电流互感器变换电流存在着一定的误差，根据电流互感器在额定工作条件下所产生的变比误差规定了准确等级。0.l级以上电流互感器主要用于试验，进行精密测量或者作为标准用来校验低等级的互感器，也可以与标准仪表配合用来校验仪表，常被称为标准电流互感器;0.2级和0.5级常川来连接电气计量仪表;3级及以下等级电流互感器主要连接某些继电保护装置和控制设备。

　　3.电流互感器的极性标志是怎样规定的?

　　答：极性标志有加极性和减极性，常用的电流互感器一般都是减极性，即当使一次电流自L1端流向L2。时，二次电流自K1端流出经外部回路到K2。L1和K1，L2和K2分别为同极性端。

　　4.电流互感器额定容量的含义是什么?

　　答：电流互感器的额定容量就是额定二次电流I2e通过额定负载Z2e时所消耗的视在功率，即S2e= 。
　　一般I2e=5A，因此S2e=25Z2e。在电流互感器的使用中，二次连接及仪表电流线圈的总阻抗不超过铭牌上规定的额定容量(伏安数或欧姆数)时，才能保证它的准确性。

　　5.什么是电流互感器误差?

　　答：由于电流互感器铁芯的结构以及材料性能等原因的影响，电流互感器存在着激磁电流Í0，使其产生误差。

　　从电流互感器一次电流Í1和折算后的二次电流Í2’的向量图来看(如图 2所示)，折算后的二次电流旋转180˚后一Í2’，与一次电流Í1相比较，不但大小不等而且两者相位不重合，即存在着两种误差，称为比差(比值误差)和角差(相角误差)。

　　6.电流互感器铭牌上标有10%倍数的含义是什么?

　　答：按规定继电保护装置所用的电流互感器数值误差不允许超过10%，两角度误差不应超过7˚。

　　10%倍数就是在指定的二次负载和任意功率因数下，电流互感器的电流误差为10%时，一次电流对其额定值的倍数。10%倍数一般只与继电保护装置有关。

　　7.影响电流互感器误差的主要因素是什么?

　　答：(1)一次电流的影响。当电流互感器一次电流很小时，引起的误差增大;当一次电流长期大于额定电流运行时，也会引起误差增大，因此，一般一次测电流应大于互感器额定电流的25%，小于120%。

　　(2)二次负载的影响.当电流互感器二次负载增大时，误差(、比差和角差)也随着增大.故在使用中不应使二次负载超过其额定值(伏安数或欧姆数)。

　　此外电源频率和铁芯剩磁也影响互感器误差。

　　8.为什么电流互感器二次不可开路?

　　答：因为当电流互感器二次线圈闭合时，一次、二次绕组的磁势相互抵消，铁芯中的磁通很小，两边的感应电势很低，因此不会影响负载的工作。若二次绕组开路，则一次绕组的磁势将使铁芯磁通剧增，而二次绕组的匝数又多，故使二次统组的感应电势很高，就会击穿绝缘，损坏设备并危及测量人员的安全。

　　9.怎样判断电流互感器的极性?

　　答：电流互感器在投入运行前应当校验极性，常用的直流法校验接线如图3所示。

　　当开关DK合上瞬间，毫安表或万用表指针向“+”端子方向偏转，则表明毫安表或万用表“+”端子所接的互感器二次端子K1与接在电池匝极的互感器一次端子L1为同极性。若开关DK合上瞬间，毫安表或万用表指针向 “一”端子方向偏转，则表明L1与L2两点的极性相反。

　　10.为什么要装测量用电流互感器?

　　答：当电流超过一定数值时，电度表和其它测量仪表应经电流互感器接入电路，使测量仪表及工作人员避免与大电流回路直接接触，从而保证仪表及人身的安全。在仪表制造方面也易做到标准化，且可利用互感器任意扩大测量范围，仪表的准确度也容易提高。

　　11.怎样选择电流互感器?

　　答：对测量用的电流互感器除考虑使用场所外还应根据以下几个参数进行选择：

　　(1)额定电压的选择。要使被测线路线电压Ux与互感器额定电压Ue相适应，要求U> Ux。

　　(2)额定变比的选择。应按照长期通过电流互感器的极大工作电流Iz选择其额定一次电流Ile，应使Ile≥1，最好使电流互感器在额定电流附近运行，这样测量更准确。

　　(3)准确等级的选择，一般电度表及所有测量仪表均选择准确等级不低于0.5级电流互感器。

　　(4)额定容量的选择。为了准确计出电流互感器的二次负载必须在额定容量(阻抗)以下，其误差才不会超过给定准确等级。

　　12常用的低压电流互感器有哪些?

　　答：LQG-0.5，户内装置线圈式，适用于500伏及以下的交流电。

　　LMZ1-0.5、LMZJ1-0. 5、LMM1―0.5为户内母线式树脂浇注绝缘，适用于500伏及以下的交流回路中的电能计量、继电保护，尤其适用于季节性负荷变动较大的农村线路，且耐潮能力较强。

　　L―电流互感器 M――母线式

　　Q―线圈型 G――改进型

　　Z―浇铸绝缘 J――加大容量

　　13.电流互感器有那些使用特性?

　　答：(1)一次电流不随二次负载的变化而变化;

　　(2)一次电流取决于系统负荷的变化而变化;

　　(3)二次线路所消耗的功率随二次阻机的变化而变化;

　　(4)二次测阻抗很小，近似短路状态;

　　(5)二次额定电流为5安培。

　　14.电流互感器常用的有哪几种接线?

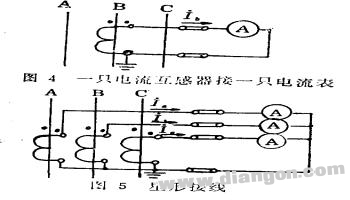

　　答：(l)一只电流互感器，如图4所示，主要用于测量负荷平衡的三根电力装置中的一相电流。

　　(2)星形接线，如图5所示，主要用于测量负荷不平衡的三相电力装置三相四线装置的三相电流。

　　(3)不完全星形接线，如图6所示，主要用于测显三相三线电力装置中的三相电流。

　　(4)两相电流差接线，如图7所示，要用于6一10千伏中性点不接地系统中，保护容量较小的高压电机等。   15.当有几种表计接于同一组电流互感器时，其接线顺序如何?

　　答：其接线顺序是：指示仪表、电度仪表、记录仪表和发送仪表。

　　16.使用电流互感器应注意的要点有哪些?

　　答：(I)电流互感器的配置应满足测量表计、自动装置的要求。

　　(2)要合理选择变比。

　　(3)极性应连接正确。

　　(4)运行中的电流互感器二次线圈不许开路.

　　(5)电流互感器二次应可靠接地。

　　(6)二次短路时严禁用保险丝代替短路线或短路片。

　　(7)二次线不得缠绕。

　　17.电流互感器的轮校周期和检修项目是什么?

　　答;计量用和作标准用的仪器和有特殊要求的电流互感器校验周期为每两年一次，一般仪用互感器核验周期为每四年一次。仪用互感器的检验项目为：校验一、二次线圈极性;测定比差和角差;测量绝缘电阻、介质损失以及而压试验.

　　18.怎样根据电流互感器二次阻抗正确选择二次接线的截面积?

　　答：可根据下式计算进行选择

　　式中 S――连接导线的截面积

　　Lm――连接导线的计算长度m，单机接线Lm=2L，星形接线Lm=L，不完全星形接线Lm=√3

　　ρ――导线电阻率Ωmm2/m

　　Z――对应于电流互感器准确等级的二次负荷额定阻抗，可从铭牌查出。

　　rq――为仪表电流线圈的总阻抗Ω

　　rj――为继电器电流线圈的总阻抗Ω

　　rc――连接二次线的接触电明一般取0.05Ω

　　19.电流互感器二次为什么要接地?

　　答：二次接地后可以防止一次绝缘击穿，二次串入高压，威胁人身及设备的安全，属于保护接地。接地点应在端子k2处，低压电流互感器一般采用二次保护接零的方式。

　　20对电流互感器如何进行技术管理?

　　答：(1)电流互感器以及其它计量设备必须做好台帐，有专人管理。并做好互感器转移记录。

　　(2)在供电企业内应建立各种相应的技术档案和管理制度，包括出厂原始记录、资料。历年修校记录、检修工艺规程和质量标准.

　　(3)对计量用电流互感器的安装、更换、移动、校验、拆除、加封和接线工作均由供电企业负责，加强电能计量管理。

　　21.对低压互感器安装有什么要求?

　　答：电流互感器的一次导线要满足安全工作电流要求。二次线的截面不小于1.5mm2的绝缘铜线，其导线本身及串接其它仅表的阻抗值应小于或等于各互感器的规定值。两只电流互感器间以及互感器与仪表和配电箱壁上下间距离大于或等于80mm，左右间距离大于或等于50mm.外漏铁芯要可靠接地，并保证二次接线不许开路.

　　22.对计量用电流互感器精度有哪些要求?

　　答：装设在变压器、发电机和厂用电线路上和一般性用户计费用的电流互感器采用0.5级的专用互感器;对月售电量在100万kw・h及以上的用户应用0.2级的专用互感器。

　　23.更换电流互感器应注意哪些问题?

　　答：在采取安全措施的条件下更换电流互感器其中的一只时，需要选用变比相同、极性相同、使用电压等级相符，伏安特性相近、试验合格的去更换。对一组电流互感器全部更换的，要考虑更换后定值以及仪表的倍率，同时要注意用户帐卡收费倍率的变更。

　　24.电流互感器长时间过负荷运行有什么影响?

　　答：(1)电流互感器误差增大，影响指示仪表以及计量的准确性。

　　(2)由于超负荷运行，铁芯和二次线圈过热，使绝缘老化快，甚至出现损坏等情况。

　　25.运行中的电流互感器易出现哪些问题?

　　答：运行中的电流互感器可能出现二次开路、发热、冒烟、接线螺丝松动、声响异常等问题，因此要经常检查接头有无过热、有无声响、有无异味、绝缘部分有无破坏和放电现象。

　　26.为什么有时电流互感器二次侧开路，并没有发现什么异常现象?

　　答：这主要是因为一次回路中没有负载电流或负载电流很小，这时励磁电流很小，铁芯没有饱和，因此就不会发生什么异常现象。因此，。在运行中，如果发现电流互感器二次开路，则应及时停电进行处理，负荷如果不允许停电时，应先将一次测的负荷电流减小，然后用绝缘工具进行处理。

　　27.怎样进行电流互感器故障检查与处理?

　　答：电流互感器在正常运行中。听不到“嗡嗡”声，如果二次开路或过载;会发出较大的“嗡嗡”声，这时通过电流表监视电流互感器是否二次侧开路。

　　电流互感器二次回路断线时，二次电流消失，这时应速将电流互感器二次短路。在短路时发现有较大的火花时，则说明短路有效;若没有火花。还须另找故障点，做此项工作时应使用可靠的保安用具，防止开路电压及火花伤人。

　　28.三相三线电度表有其中一相电流互感器二次极性接反，计测电量的更正系数是多少?

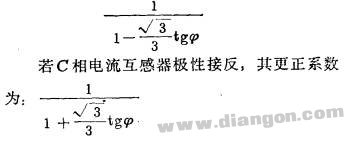

　　答：若A相电流互感器极性接反，其更正系数为：

　　对于φ值应取更正接线后一个月的平均功率因数角。

　　29.某用户安装三相四线电度表加配一次匝数为3匝、变比为50/5的电流互感器计收电费，安装时误将电流互感器一次匝数分别穿为1匝、2匝、3匝，而收费按50/5计算，现已抄见电量1000kw・h，若在三相负载基本平衡的情况下，如何计算更正电量?

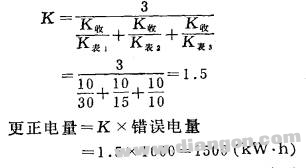

　　解;更正系数

　　30.使用50/5穿芯电流互感器，一次线圈要求绕2匝，而我们只绕三匝，充当100/5流互感器使用，这样对电度表计量有无影响?

　　答：这样使用对电能计量没有影响，但此时计算电量的倍率是20才为正确。在电流互感器一次安匝数相等的情况下，增加―一次线圈匝数，可减小倍率;反之，减少匝数时，可增大倍率，对计量一般没有影响。
