电流互感器的接线原理图

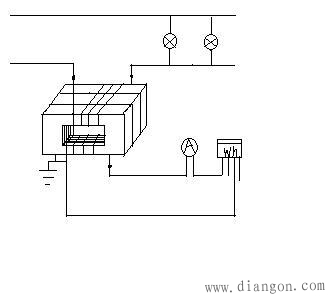

   电流互感器的接线原理如下图所示，它是由两个相互绝缘、绕在同一铁心上的线圈组成。当有交流电流I1通过一次绕组时，则在铁芯上就会存在一次磁动势I1N1(N1为一次绕组的匝数）。根据电磁感应和磁动势平衡的原理，就会在二次绕组中感应出电流I2，并以二次磁动势I2N2（N2为二次绕组的匝数）去抵消一次磁动势I1N1，其中一、二次绕组中流过电流的比值I1/I2称为电流比。在理想情况下，存在的磁动势平衡方程为：

               I1N1+I2N2=0

  此时的电流互感器不存在误差，称之为理想的电流互感器。但实际上I1N1+I2N2≠0，电流互感器始终有误差。
