三线四线电度表互感器接线方法

2016-12-02 12:19:24 | 人围观 | 评论:

三只电流互感器怎样连接三相四线有功电表
有功表上有十个端子
1-4-7为电流进线,依次接互感器A、B、C相电互感器的Kl。
3-6-9为电流出线,依次接互感器A、B、C相电互感器的K2。
2-5-8为电压接线,依次接A、B、C相电
10端子接零线 。
A相为黄色,B相为绿色,C相为红色。

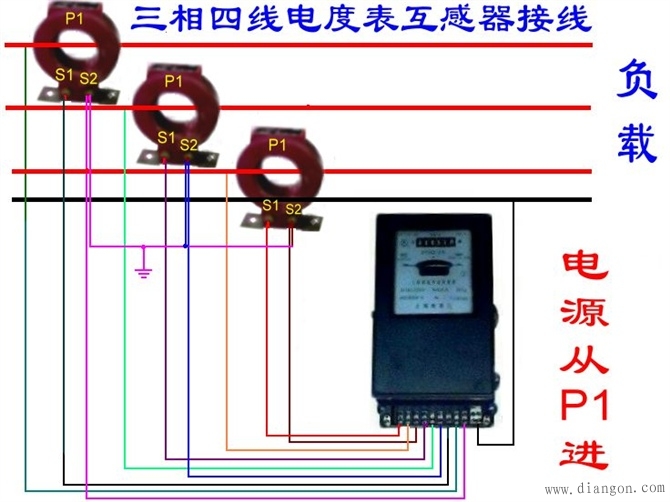

接线如图
