仪用互感器包括电压互感器和电流互感器

2016-12-25 18:21:51 | 人围观 | 评论:

仪用互感器是一种测量用的变压器。采用互感器的目的是扩大电流和电压仪表的量程，使测量电路与被测电路的高电压、大电流的电路隔开，以保护工作人员和仪表设备的安全。
    1.电压互感器
1）工作原理
电压互感器工作原理图如图1所示。


图1 电压互感器工作原理图
电压互感器本质上是空载运行的降压变压器。

2）使用注意
(1) 二次绕组禁止短路，以免过流。
(2) 为保证安全，二次绕组与铁心必须接地。
    2.电流互感器
1）工作原理
电流互感器工作原理图如图2所示。


图2 电流互感器工作原理图
    电流互感器本质上是短路运行的升压变压器。


    2）使用注意

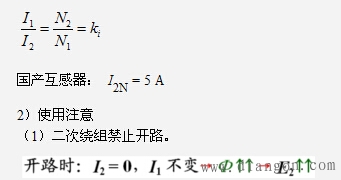

    （1）二次绕组禁止开路。
          开路可能造成高压，损坏互感器的绝缘并危及工作人员安全。
 （2）一次绕组工作电压较高时，二次绕组与铁心必须接地。
