零序电流互感器接线图

2017-02-21 14:32:42 | 人围观 | 评论:

电流互感器在电气图中的画法是一样的，不管是零序电流互感器，还是差动用电流互感器，测量用电流互感器。画法为（见附图）。图里边的一个圈，就表示一个电流互感器，三个圈就表示三个电流互感器，因为电流互感器实际上是一个大的线圈，中间穿过一次电缆，感应一次电流，这样可以在电流互感器的二次侧感应到电流，这个电流可以通过电流互感器一次侧和二次侧的变比，进行换算，从而可以计算出一次的电流值，然后再二次侧形成的电压，用于保护，再与设定好的定值进行比较，从而通过保护逻辑来判断回路是否有故障。一般来说，零序电流互感器用于发变组主变中性点间隙接地或直接接地的系统中，用于零序差动保护。

二次图中如果有检测零序电流的电流互感器，那么一次侧肯定也会有相应的零序电流互感器。

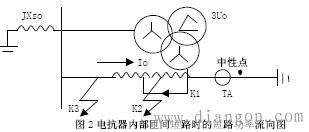

为由电抗器高压零序电流、零序电压组成的零序阻抗继电器，当电抗器匝间短路K1及内部单相接地故障K2 时，零序源在电抗器内部，既由电抗器向系统送出零序功率。如图2 所示。此时零序电压与零序电流的关系为U0=- I0jXIS0，端口测量到的是系统的零序阻抗。当电抗器外部单相接地故障K3 时，零序源在电抗器的外部，零序电压及零序
电流的关系为U0=I0jXIS0，因此，保护的原理具有明显的方向性。

原理：零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作。当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。
作用：当电路中发生触电或漏电故障时，保护动作，切断电源。
使用：可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器，利用其来检测三相的电流矢量和。
