电压互感器短路试验方法

2017-03-03 16:20:50 | 人围观 | 评论:

　电压互感器应该按照国标要求对其进行短路承受能力测试，试验线路可选择下图1所示二次短路测试接线方式或图2所示一次短路测试接线方式。电压互感器短路测试试验前，应当先对被试互感器的阻抗测量，以此估算短路电流，以便选择合适的测量电流传感器，保证试验安全可靠进行。

互感器短路承受能力试验――副边短路

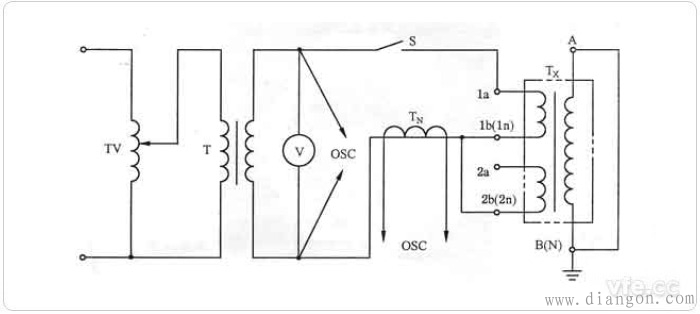

图1：互感器短路承受能力试验――副边短路

　　TV――调压器；TN――测量用标准电流互感器；T――升压变压器；TX――被试互感器；C1、C2――电容分压器;A/B(N)――一次绕组端子；

　　OSC――示波器；1a、1b(1n)、2a、2b(2n)――二次绕组端子；S――开关

图2：互感器短路承受能力试验――原边短路

　　TV――调压器；TN――测量用标准电流互感器；T――升流器；TX――被试互感器；

　　V――峰值电压表(读书除以^2)；A/B(N)――一次绕组端子；

　　OSC――示波器；1a、1b(1n)、2a、2b(2n)――二次绕组端子；S――开关

　　电压互感器短路测试中可在被试互感器的一次绕组末端B(N)与地之间接一低阻值标准电阻，满足一次短路电流容量需求，由标准电阻取样信号来测量被试互感器一次短路电流值。

　　短路承载能力试验中施加的电压不低于额定电压值，施加试验电压应通过计算或先施加1/3~1/2试验电压，时间小于0.5s，先以此推算出压降(以保证短路后施加的电压等于或略高于额定电压值)。同时，对于多个二次绕组的互感器，应当在短路阻抗最小的绕组上进行试验。
