电流互感器分类

2017-03-28 13:24:35 | 人围观 | 评论:

    按安装方式,电流互感器可分为:
    (1)贯穿式电流互感器。贯穿式电流互感器是指用来穿过屏板或墙壁的电流互感器,可装在墙壁或金属结构的孔洞中,其一次绕组为贯穿于瓷套中的棒形导体。
    (2)套管式电流互感器。套管式电流互感器是指直接套装在35kV及以上电力变压器或断路器的套管上的电流互感器,它没有专设的一次导体,套管的导电芯棒相当于一次绕组。
    (3)支柱式电流互感器。支柱式电流互感器是指安装在平面或支柱上的电流互感器。
    (4)母线式电流互感器。它没有专门的一次绕组,穿过绝缘套内部的配电装置的母线起到一次绕组的作用,绝缘瓷套把一次绕组与二次绕组绝缘起来。
    根据用途的不同,电流互感器可分为:
    (1)测量用电流互感器。它在正常运行条件下,将一次侧的大电流变换成用标准的测量仪表可直接测量的小电流,并使一次回路与测量仪表绝缘,以保证运行维护人员的安全。
    (2)保护用电流互感器。它在非正常运行和故障状态下,将电流变换传递到保护和控制装置,并使一次回路与继电器绝缘,以保证继电保护等人员的安全。
    按二次绕组所在位置,可分为:
    (1)正立式电流互感器。这种电流互感器二次绕组在产品下部,产品重心较低,是一种比较常用的结构型式。
    (2)倒立式电流互感器。这种电流互感器二次绕组在产品头部,产品重心较高,头部较大,瓷套较细,是一种新型的结构型式。
    按一次绕组匝数,电流互感器可分为:
    (1)单匝式电流互感器。单匝式电流互感器又分为本身没有专设的一次绕组和有专设的一次绕组的电流互感器两种形式。本身没有专设的一次绕组的单匝式电流互感器可做成套管式、母线式或钳式等几种。本身有专设的一次绕组的单匝式电流互感器,其一次绕组可做成杆形或U形等。单匝式电流互感器结构简单、尺寸小、价格低,其内部电动力不大,但是当一次电流较小时,一次磁动势和励磁磁动势的大小相差不是很大,此时误差较大。因此,单匝式电流互感器适合于一次电流较大的场合。
    (2)多匝式。额定电流在400A以下时多采用多匝式电流互感器,其一次绕组结构形状分为U字形、链形、吊环形等多种,如图1所示。

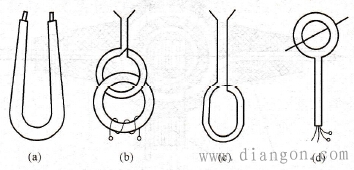

    图1    电流互感器的一次绕组结构形状
    (a)U字形;(b)链形;(c)正立式吊环形;(d)倒立式吊环形
    根据绝缘介质的不同,电流互感器可分为:
    (1)油浸式电流互感器。油浸式电流互感器由绝缘纸和绝缘油作为绝缘,大多为户外型,常用于35kV及以上电压等级。它主要由底座(或油箱)、器身、瓷套、储油柜等部分构成。由于电流互感器中油的体积随温度而变化,过去常用带胶囊的储油柜来缓冲这种变化,目前对于110kV及以上电压等级的电流互感器,金属膨胀器已取代了胶囊,由金属膨胀器完成绝缘油膨胀或收缩的缓冲,避免了油与空气的直接接触,使油不易氧化。油浸式电流互感器可做成正立式和倒立式。做成正立式结构时,一次绕组通常为链形或U字形。当为链形结构时,一次绕组和二次绕组构成相互垂直的圆环,此时由于其电场不太均匀,一般常用于35~110kV电压等级。U字形绕组常采用电容型绝缘结构,主绝缘在一次绕组上,绝缘内设有电屏(金属铝箔或半导体纸),将油纸绝缘分为若干层,最外层电屏接地,最内层电屏接高电压,每一对电屏连同中间的绝缘层组成了一个电容器,整个结构为圆筒式电容串结构,设计时使各屏间电容接近相等,则其中电场分布均匀,如图2所示。做成倒立式结构时,二次绕组常采用电容型绝缘的吊环形结构,此时主绝缘全部在二次绕组上,最外层电屏接高电压,最内层电屏接地,如图3所示。电容型绝缘结构常用在110kV及以上的高压电流互感器中。


    图2    U字形电容型绝缘结构原理图
    1-一次导体;2-高压电屏;3-中间电屏;4-地电屏;5-二次绕组


    图3    倒立式吊环形电容型绝缘结构原理图
    1-一次导体;2-二次绕组;3-高压电屏;4-中间电屏;5-地电屏;6-支架
    (2)浇注式电流互感器。浇注式电流互感器利用环氧树脂或不饱和树脂混合材料作绝缘,它将树脂、填料和固化剂等混合后,浇注到装有一次和二次绕组及其他元件的模具内,经固化成型后形成一个整体。它具有绝缘性能好、机械强度高、防潮、防火等优点,多用于35kV及以下的电流互感器,并正在向110kV及以上电压等级发展。采用不饱和树脂时,浇注在室温下进行且不抽真空,浇注工艺简单,而采用环氧树脂时,是在加热条件下真空浇注,并进行脱气处理,因此环氧树脂浇注式电流互感器克服了不饱和树脂浇注的缺点,其体内气泡少,电气强度和机械强度高,适于做成电压等级较高的电流互感器,而不饱和树脂浇注只能用于电压等级较低的电流互感器。环氧树脂浇注式电流互感器过去常采用半浇注结构(仅将一、二次绕组及其引线等浇注成一个整体,铁芯不在浇注体之内),现在则采用全浇注式结构(将一、二次绕组及其引线、铁芯等全浇注成一个整体)。
    (3)干式电流互感器。干式电流互感器一、二次绕组之间以及绕组和铁芯之间的绝缘介质由绝缘纸、玻璃丝带、聚酯薄膜等普通固体绝缘材料构成,并经浸渍绝缘漆烘干处理,其结构简单,但绝缘强度低,常用于0. 5kV及以下的低压户内型电流互感器。
    (4) SF6气体绝缘电流互感器。SF6气体绝缘电流互感器的主绝缘由性能优良的SF6气体构成,具有防爆、阻燃、体积小、质量轻、制造简单、维护方便等特点。它又有两种形式,一种与GIS配套使用,另一种可独立使用。独立式SF6气体绝缘电流互感器多为倒立式结构,如图4所示。电流互感器的一、二次绕组均装在外壳内,放置在产品的上部,并在电流互感器顶部装设防爆片,当其内部气体压力过大,防爆片破裂,释放内部压力,以免事故扩大。整个头部由高强度绝缘套管支撑,也有采用环氧玻璃钢筒与硅橡胶制成的复合绝缘子作为其外绝缘的。下部为底座,用来安装固定产品,在底座内还设置有SF6气体压力表、SF6密度继电器、充放气阀等。

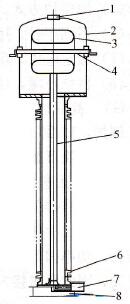

    图4    SF6气体绝缘电流互感器
    1-防爆片;2-壳体;3-二次绕组;4-一次绕组;5-二次出线管;6-套管;7-二次端子盒;8-底座
    按电流比,电流互感器可分为:
    (1)单电流比的电流互感器。这种电流互感器一、二次绕组匝数固定,电流比不能改变,只能实现一种电流比变换。
    (2)多电流比的电流互感器。它通过改变电流互感器绕组的匝数等方法,可得到不同的电流比。
    根据使用条件的不同.电流互感器可分为:
    (1)户内式电流互感器。10kV及以下电压等级的电流互感器多制成户内式。
    (2)户外式电流互感器。35kV及以上电压等级的电流互感器多制成户外式。
    按电流变换原理,电流互感器可分为:
    (1)传统的电磁式电流互感器。
    (2)新型电流互感器,如光学电流互感器、无线电式电流互感器等。
