电压互感器型号含义

2017-03-28 13:24:24 | 人围观 | 评论:

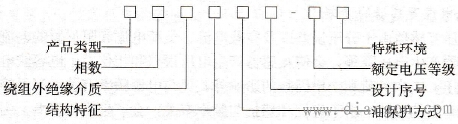

    电压互感器的型号以汉语拼音字母表示,组成如下:

电压互感器的型号以汉语拼音字母表示

    (1)产品类别,符号为J,表示电压互感器。

    (2)相数,S-三相;D-单相。

    (3)绕组外绝缘介质,用下列字母表示:

    G-干式;Q-气体绝缘;Z-浇注绝缘;油浸式不表示。

    (4)结构特征,用下列字母表示:

    X-带零序电压绕组;B-三柱带补偿绕组;W-五柱三绕组;

    C-串级式带零序电压绕组;F-测量和保护分开的二次绕组。

    (5)油保护方式,N-不带金属膨胀器;带金属膨胀器不表示。

    (6)系列序号,用数字表示。

    (7)额定电压,单位为kV

    (8)特殊环境,用下列字母表示:

    GY-高原地区用;W-污秽地区用;TA-干热带地区用;TH-潮热带地区用。

    例如,JDX-110型表示单相、油浸式、带零序电压绕组的110 kV电压互感器。
