非传统电压互感器准确度等级及误差限值计算方法

2017-04-06 16:41:24 | 人围观 | 评论:

  在额定的二次负荷下,测量用非传统电压互感器的准确度等级及误差限值见表1。保护用非传统电压互感器的准确度等级及误差限值见表2。


表1:测量用非传统电压互感器的准确度等级及误差限值

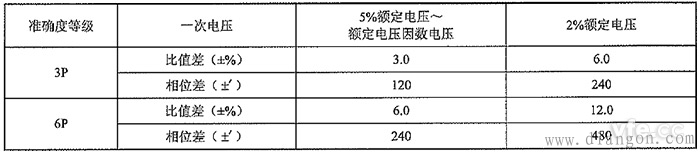

表2:保护用非传统电压互感器的准确度等级及误差限值
  非传统电压电压互感器的变换误差(比值差)fU按式定义:


  式中:
  KU――额定一次电压与额定二次电压之比;
  Up――一次电压方均根值;
  Us――二次电压方均根值。
  非传统电压互感器的相位误差δU定义为一次电压向量与二次电压向量的相位差,单位为“′”。向量方向以理想电压互感器的相位差为零来决定,当二次电压向量超前一次电压向量时,相位差为正,反之为负。
