电流互感器检定项目及要求

三、被测变频器基本参数
　　互感器一次绕组对二次绕组及接地端子之间的工频试验电压参见下表1所示施加电压进行测试，试验过程中如果没有发生绝缘损坏或放电闪络，则认为通过试验。
　　对于一次绕组为分段式，以便通过串、并联得到多种电流比的互感器，其各个独立线圈之间的绝缘应能承受2000V的工频电压。
　　互感器二次绕组对地端子之间的工频试验电压(有效值)为2000V。
　　工频耐压试验时间一般为1min，当互感器的绝缘主要是固体有机材料构成时，耐压试验时间应为5min。

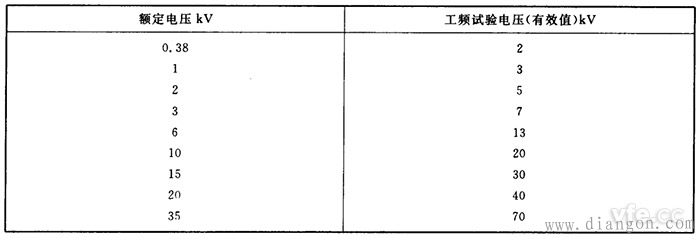

表1：工频耐压试验电压参照表
四、电流互感器退磁试验
　　实施开路法退磁时，在一次(或二次)绕组中选择其匝数较少的一个绕组通以10%~15%的额定一次(或二次)电流，在其他绕组均开路的情况下，平稳、缓慢地将电流降至零。退磁过程中应监视接于匝数最多绕组两端的峰值电压表，当指示值达到2600V时，应在此电流值下退磁。
　　实施闭路法退磁时，在二次绕组上接一个相当于额定负荷10~20倍的电阻(考虑足够容量)，对一次绕组通以工频电流，由零增至1.2倍的额定电流，然后均匀缓慢地降至零。
　　如果电流互感器的铁心绕有两个或两个以上二次绕组，则退磁时其中一个二次绕组接退磁电阻，其余的二次绕组开路。
五、电流互感器绕组极性检查
　　测量用电流互感器的绕组极性规定为减极性。当一次电流从一次绕组的极性端流入时，二次电流从二次绕组的极性端流出。
　　采用装有极性指示器的误差测量装置按正常接线进行绕组的极性检查。使用没有极性指示器的误差测量装置检查极性时，应在工作电流不大于5%时进行，如果测得的误差超过校验仪测量范围，则极性异常。
六、电流互感器误差测量
　　进行误差测量时，按照被检电流互感器的准确度级别和检定规程要求选择合适的标准器及测量设备。
　　检定线路的接线均应符合以下规定：
　　1) 标准互感器一次绕组的极性端和被检互感器一次绕组的极性端连接，标准互感器二次绕组的极性端和被检互感器二次绕组的极性端对接；
　　2) 电流互感器二次极性端与误差测量装置的差流回路极性端连接，二次测量回路接地端与差流回路非极性端连接，差流回路两端电位应尽量相等并等于地电位。
　　为了避免被测电流从一次极性端泄露，一次极性端应尽量接近地电位。检定额定一次电流大于或等于5A的电流量程时，一次回路可在被检电流互感器的非极性端接地;检定额定一次电流小于5A，准确度高于0.05级的电流量程时，一次回路应通以对称支路间接接地；有一次补偿绕组的标准器或被检电流互感器，应通过该绕组接地。
七、电流互感器稳定性试验
　　将后续检定和使用中检验的检定结果，与上个周期的检定结果进行比较，互感器误差值的偏差不应大于误差限值的1/2。
