电流互感器不完全星型接线和完全星型接线区别?

2022-05-03 20:29:03 | 人围观 | 评论:

    电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。

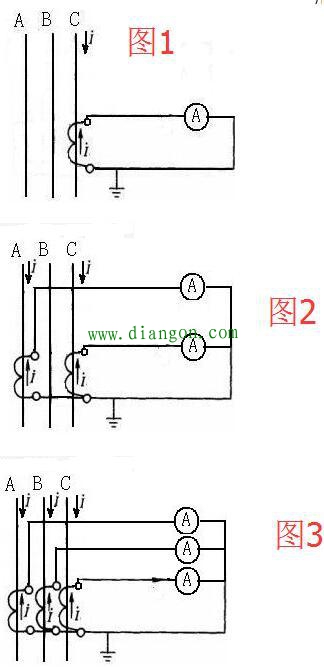

   电流互感器的一次绕组串接在供、配电系统一次电路中,而二次绕组分别串接在仪表、仪器、继电器等的电流线圈中,其常用的接线方式如图所示:


(1)图一是一台电流互感器,在三相平衡电路中做测量和保护用。
(2)图二是两台电流互感器,接成不完全星形接线,或称两相式接线。(http://wWw.diangon.com/版权所有)这种接线,流过公共的电流等于A、C相电流相量和,其数值等于B相相电流,方向相反。即IB=-(IA+IC)。这种接线可以测量三相电流,用在三相负荷平衡或不平衡的电路中。
(3)图三是三台电流互感器,接成完全星形。这种接线可以测量三相不平衡电流,在任何相间短路、单相短路、接地故障短路情况下都能起到测量和保护作用。
