时间继电器的接线方法及接线图

接线插头：8针圆插头
针脚定义：
接线方式1（国内常规） 接线方式2（OMRON）
针号 针定义 针号 针定义
1 继电器B公共端 1 外部开关公共端
2 电源零线N（AC85-265V）
3 继电器B常开触点 3 时间复位端子(RESET)/接通有效
4 继电器B常闭触点 4 计时允许端子(GATE)/断开有效
5 继电器A常闭触点 5 继电器A常闭触点
6 继电器A常开触点 6 继电器A常开触点
7 电源火线L（AC85-265V）
8 继电器A公共端 8 继电器A公共端

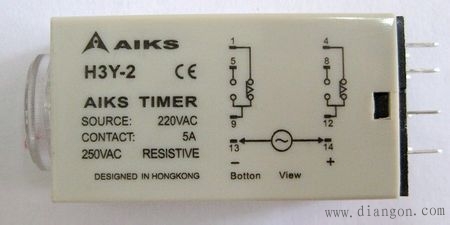

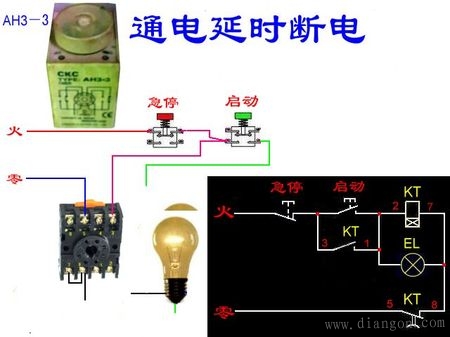

 这种时间继电器如何接线?

13，14本人接好电源后,继电器就通电了,到了设定时间后另一盏指示灯也亮了,但是5和8接上设备后设备没有通电,怎么接才对
 把你需要延时通电的设备接到9-5或12-8就可以了。比如你要把一个灯泡延时点亮，那你先把零线直接与灯泡连接，火线接在9或12端子上，再把5或8连接到灯泡上就好了。
13、14脚接到直流电源，13脚是负极、14脚是正。
1-9,4-12是常闭触点，
接通电源后,到达设定时间,1-9断开,5-9接通；4-12断开，8-12接通。
电源断开后,1-9立即接通,5-9断开；4-12接通，8-12断开。
13.14是线圈,接到电源上去.1-9,4-12是常闭触点.
接通电源后,继电器开始计时,到达设定时间,继电器动作,1-9断开,5-9接通.对面也是一样的.
电源断开后,继电器重置,时间归0,1-9重新接通,5-9断开.
 这种继电器是香港产的，4-12、1-9为常闭接点，8-12、5-9为常开接点。13-14是线圈工作电源，接线圈 ，注意触点的额定电流是5A，使用时负载电流不能超过5A，否则会烧毁触点。

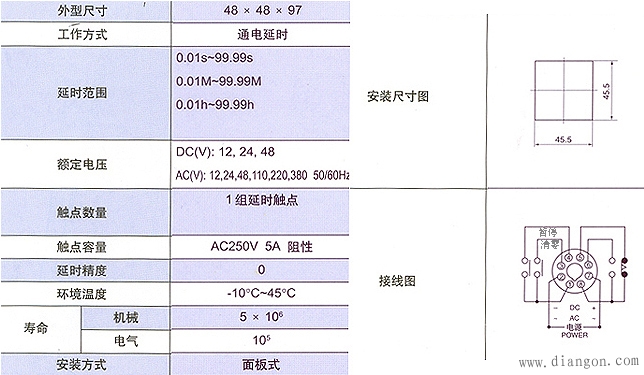

DH48S-S时间继电器接线方法

 产品型号：DH48S-1Z

时间继电器的接线方法
第一、控制接线：你把它看成直流继电器来考虑。3、7用来接12V控制电压；2、7用来接24V控制电压。其中的7当成直流电的负极，使用时接到零线。2接220V的火线。
第二、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定。
第三、功能理解：它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样。8是活动点，5是常闭点，继电器不动时，他们两个相连。动作时，8、6相连。
第四：负载接线：电源的零线或负极接用电器的零线或负极端。电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。
第五、工作原理：计时无效期间，8、5相连，相当于我们平常电灯开关断开状态。有效时，继电器动作，8、6相连，用电器得电工作，相当于我们平常电灯开关接通状态
接线插头：8针圆插头
针脚定义：
接线方式1（国内常规） 接线方式2（OMRON）
针号 针定义 针号 针定义
1 继电器B公共端 1 外部开关公共端
2 电源零线N（AC85-265V）
3 继电器B常开触点 3 时间复位端子(RESET)/接通有效
4 继电器B常闭触点 4 计时允许端子(GATE)/断开有效
5 继电器A常闭触点 5 继电器A常闭触点
6 继电器A常开触点 6 继电器A常开触点
7 电源火线L（AC85-265V）
8 继电器A公共端 8 继电器A公共端

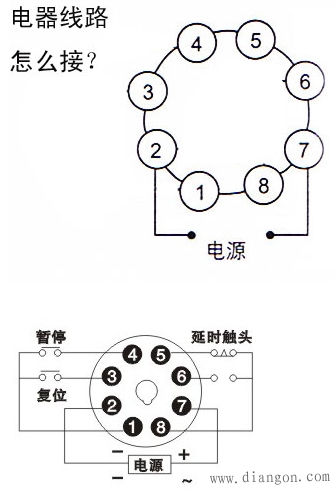

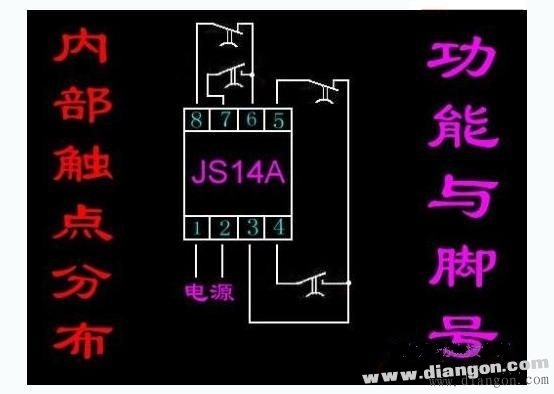

1，2是电源，第一组3，4是常开，3，5是常闭，，，第二组6，7是常开，68是常闭
