继电器的检测

2016-10-20 16:21:48 | 人围观 | 评论:

　　a.可用万用表欧姆档R×100档测量继电器线圈的电阻。4098（6V）继电器线圈的电阻约为100欧姆左右。如电阻无限大，说明线圈已断路，若电阻为零，则说明线圈短路，均不可使用。

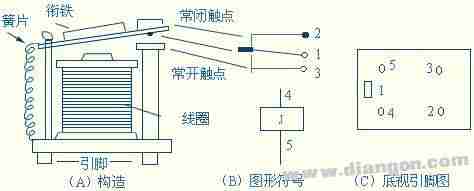

　　b.将线圈引脚4、5两端加上直流电压。逐渐升高电压，当听到“塔”的一声，衔铁吸合时电压值为继电器吸合电压。此电压值应小于工作电压值。继电器吸合后，再逐渐降低电压，再听到“咯”的一声释放衔铁时，衔铁复位；一般释放电压应为吸合电压的1／3左右，否则继电器工作将不可靠。
