| 当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。但是活塞杆和杠杆不能透光石跟着衔铁一起下落，经过一段时间之后，火撒感下降到一定位置，便通过杠杆推动延时触点，是动断触点断开，动呵触点闭合。从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。延时时间可以根据螺钉调节空气室进气孔大小来改变，继电器依靠恢复弹力作用而复原。

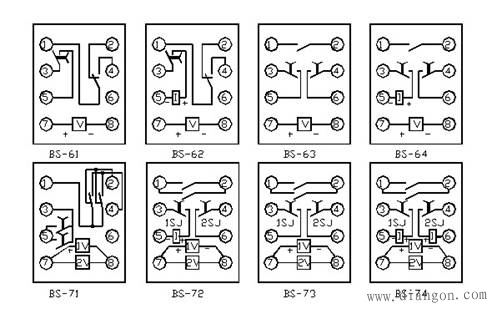

时间继电器接线图
时间继电器的接线方法有几种，控制接线、工作控制、功能理解、负载接线、工作原理等不同的影响因素接线的方法不一样，时间继电器一般都是专业的人事咋把弄，如果是外行的人，很容易被一串串的数字弄昏头的。
|
