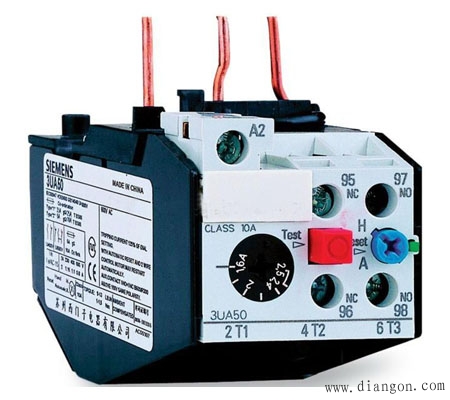

热继电器选型原则和注意事项

2016-11-05 21:13:56 | 人围观 | 评论:

　　热继电器的选择，主要以电动机的额定电流为依据，同时也要考虑到电动机的型式、动作特性和工作制等因素。具体选择热继时应考虑以下几点：
　　⑴ 原则上热继额定电流按照电动机的额定电流的90-110%选择,并要校验动作特性。但是要注意电动机的绝缘材料等级，因为不同的绝缘材料有不同的允许温度和过载能力。
　　⑵ 要保证热继在电动机的正常起动过程中不致误动作。如果电动机起动不频繁，且起动时间又不长，一般可按电动机的额定电流选择热继，按照起动时间长短确定CLASS 10/20的等级（IEC947-4-1标准指定：在当前电流为整定电流的7.2倍时CLASS 10级的动作时间为4-10秒，CLASS 20级的动作时间为6-20 秒）；如果起动时间超长，则不宜采用热继，应选用电子过流继电器产品。
　　⑶ 由于热继有热惯性，不能做短路保护，应考虑与断路器或熔断器的短路保护配合问题。
　　⑷ 要注意电动机的工作制。如果操作频率高，则不宜采用热继保护，而要采取其他保护措施，例如在电机中预埋热电阻/电偶测温做温度保护。
　　⑸ 注意热继的正常工作温度，热继的正常工作范围是-15℃--+55℃超过范围后，环境温度补偿失效,有可能存在热继误动作或不动作问题。
　　⑹ 热继安装时端子接线要牢靠，导线截面的选型要在电流范围内。否则导致的温升会抬高双金属片温度，造成误动作。
