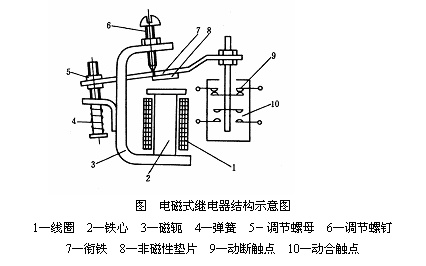

2. 继电特性
继电器的主要特性是输入－输出特性，又称继电特性，继电特性曲线如下图所示。当继电器输入量 X 由零增至 X ｏ 以前，继电器输出量 Y 为零。当输入量 X 增加到 X ｏ 时，继电器吸合，输出量为 Y ｌ ；若 X 继续增大 ， Y 保持不变。当 X 减小到 X r 时，继电器释放，输出量由 Y ｌ 变为零，若 X 继续减小， Y 值均为零。
二、电流继电器
电流继电器 主要用于过载及短路保护。
电流继电器的线圈串联接入主电路， 其线圈匝数少、导线粗、阻抗小， 用来感测主电路的电流，触点接于控制电路，为执行元件。
电流继电器反映的是电流信号，常用的电流继电器有欠电流继电器和过电流继电器两种。
欠电流继电器用于欠电流保护，在电路正常工作时，欠电流继电器的衔铁是吸合的， 其动合触点闭合，动断触点断开。 只有当电流降低到某一整定值时，衔铁释放，控制电路失电，从而控制接触器及时分断电路。
过电流继电器在电路正常工作时不动作，整定范围通常为额定电流的 1.1 ～ 3.5 倍。当被保护线路的电流高于额定值，并达到过电流继电器的整定值时，衔铁吸合，触点机构动作，控制电路失电，从而控制接触器及时分断电路，对电路起过流保护作用。

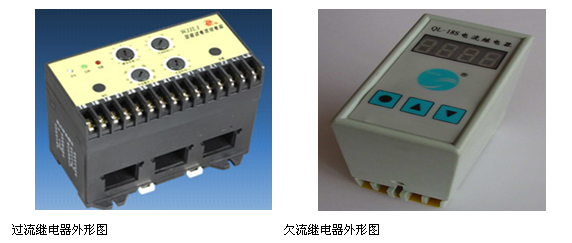

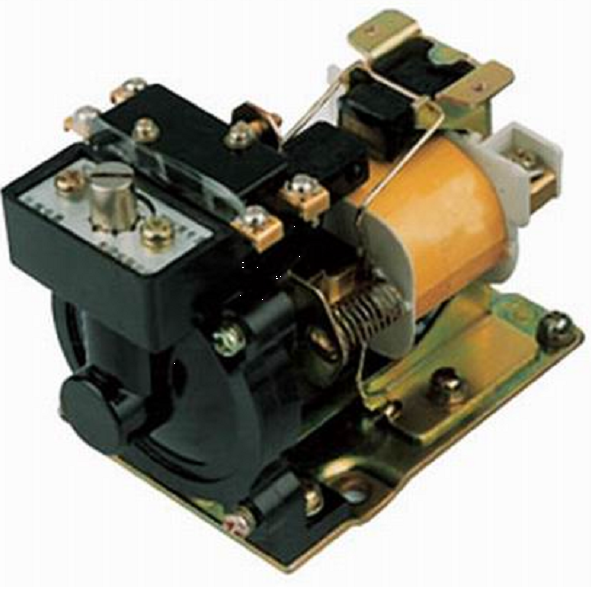

过流继电器外形图 欠流继电器外形图
三、电压继电器
电压继电器反映的是电压信号。它的线圈并联在被测电路的两端，所以匝数多、导线细、阻抗大。
电压继电器用于电力拖动系统的电压保护和控制。其线圈并联接入主电路，感测主电路的电压；触点接于控制电路，为执行元件。
按吸合电压的大小，电压继电器可分为过电压继电器和欠电压继电器。
过电压继电器用于线路的过电压保护，， 当被保护的电路电压正常时衔铁不动作，当被保护电路的电压高于额定值，达到过电压继电器的整定值时，衔铁吸合，触点机构动作，控制电路失电，控制接触器及时分断被保护电路。
欠电压继电器用于电路的欠电压保护，其释放整定值为电路额定电压的 0.1 ～ 0.6 倍。当被保护电路电压正常时衔铁可靠吸合，当被保护电路电压降至欠电压继电器的释放整定值时衔铁释放，触点机构复位，控制接触器及时分断被保护电路。
中间继电器外形图
中间继电器实质上是一种电压继电器。它的特点是触点数目较多，电流容量可增大，起到中间放大 ( 触点数目和电流容量 ) 的作用。
继电器的型号含义和电气符号如下图所示。
继电器的型号含义和电气符号
四、时间继电器
在自动控制系统中，有时需要继电器得到信号后不立即动作，而是要顺延一段时间后再动作并输出控制信号，以达到按时间顺序进行控制的目的。时间继电器就能实现这种功能。

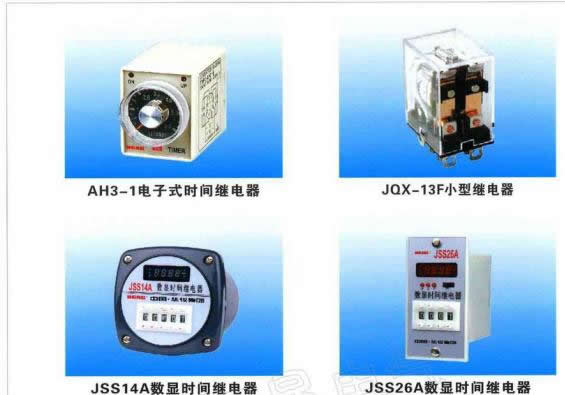

时间继电器按工作原理分可分为：电磁式、空气阻尼式（气囊式）、晶体管式、 单片机控制 式等。其外形如下图所示。
空气阻尼式时间继电器是利用空气阻尼原理获得延时的。其外形如下图所示。
空气阻尼时间继电器由电磁机构、延时机构、触头系统三部分组成。延时方式有通电延时和断电延时两种。断电延时型结构及工作原理见下图：当线圈 1 通电后，衔铁 3 连同推板 5 被铁心 2 吸引向下吸合，上方微动开关 4 压下，使上方微动开关触头迅速转换。同时在空气室 10 内与橡皮膜 9 相连的活塞杆 6 也迅速向下移动，带动杠杆 7 左端迅速上移，微动开关 14 的延时常开触点马上闭合，常闭触点马上断开。当线圈断电时，微动开关 4 迅速复位，在空气室 10 内与橡皮膜 9 相连的活塞杆 6 在弹簧 8 作用下也向上移动，由于橡皮膜下方的空气稀薄形成负压，起到空气阻尼的作用，因此活塞杆只能缓慢向上移动，移动速度由进气孔 12 的大小而定，可通过调节螺钉 11 调整。（http://www.diangon.com/版权所有）经过一段延时后，活塞 13 才能移到最上端，并通过杠杆 7 压动开关 14 ，使其常开触点延时断开，常闭触点延时闭合。
时间继电器的图形符号及文字符号如下图所示。

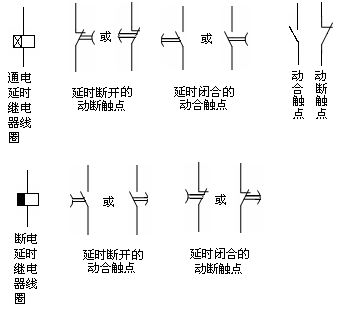

时间继电器的图形符号及文字符号
按延时方式可分为通电延时型时间继电器和断电延时型时间继电器。
对于通电延时型时间继电器，当线圈得电时，其延时动合触点要延时一段时间才闭合，延时动断触点要延时一段时间才断开。当线圈失电时，其延时动合触点迅速断开，延时动断触点迅速闭合。
对于断电延时型时间继电器，当线圈得电时，其延时动合触点迅速闭合，延时动断触点迅速断开。当线圈失电时，其延时动合触点要延时一段时间再断开，延时动断触点要延时一段时间再闭合。
五、热继电器
热继电器主要用于过载、缺相及三相电流不平衡的保护。
热继电器的形式有多种，其中以双金属片式应用最多。双金属片式热继电器主要由发热元件 1 、主双金属片 2 和触点 4 三部分组成，如下图所示。主双金属片 2 是热继电器的感测元件，由两种膨胀系数不同的金属片辗压而成。当串联在电动机定子绕组中的热元件有电流流过时，热元件产生的热量使双金属片伸长，由于膨胀系数不同，致使双金属片发生弯曲。电动机正常运行时，双金属片的弯曲程度不足以使热继电器动作。但是当电动机过载时，流过热元件的电流增大，加上时间效应，就会加大双金属片的弯曲程度，最终使双金属片推动导板 3 使热继电器的触点 4 动作，切断电动机的控制电路。

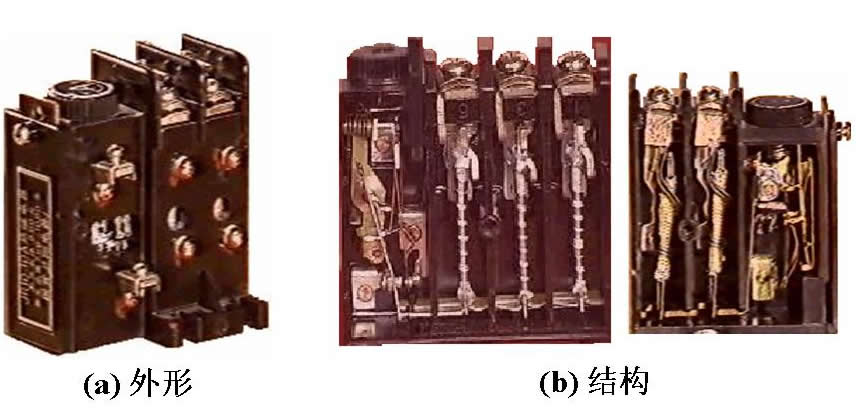

热继电器的外形及结构
JR0 、 JRl 、 JR2 和 JRl5 系列的热继电器均为两相结构，是双热元件的热继电器，可以用作三相异步电动机的均衡过载保护和定子绕组为 Y 联结的三相异步电动机的断相保护，但不能用作定子绕组为 △ 联结的三相异步电动机的断相保护。
JRl6 和 JR20 系列热继电器均为带断相保护的热继电器，具有差动式断相保护机构。选择时主要根据电动机定子绕组的联结方式来确定热继电器的型号，在三相异步电动机电路中，对 Y 联结的电动机可选用两相或三相结构的热继电器，一般采用两相结构，即在两相主电路中串接热元件。但对于定子绕组为△联结的电动机必须采用带断相保护的热继电器。
热继电器的型号含义及图形符号如下图所示。

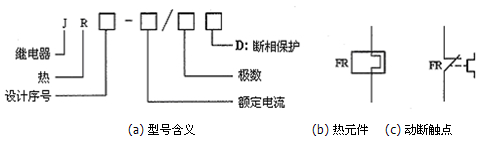

热继电器的型号含义及图形符号
六、速度继电器
速度继电器是利用转轴的转速来切换电路的自动电器，它主要用作鼠笼式异步电动机的反接制动控制中，故也称为反接制动继电器。
速度继电器主要由定子、转子和触点三部分组成。 如下图所示为速度继电器的结构原理示意图。
速度继电器的轴与电动机的轴相连接，转子 2 固定在轴上，定子 3 与轴同心。当电动机转动时，速度继电器的转子随之转动，绕组切割磁场产生感应电动势和电流，此电流和永久磁铁的磁场作用产生转矩，使定子向轴的转动方向偏摆，通过摆锤 5 拨动触点 6 ，使常闭触点断开、常开触点闭合。当电动机转速下降到接近零时，转矩减小，摆锤在弹簧力的作用下恢复原位，触点也复位。
速度继电器根据电动机的额定转速进行选择。
速度继电器的 图形符号和 文字符号如下图所示。
速度继电器的图形符号和文字符号
