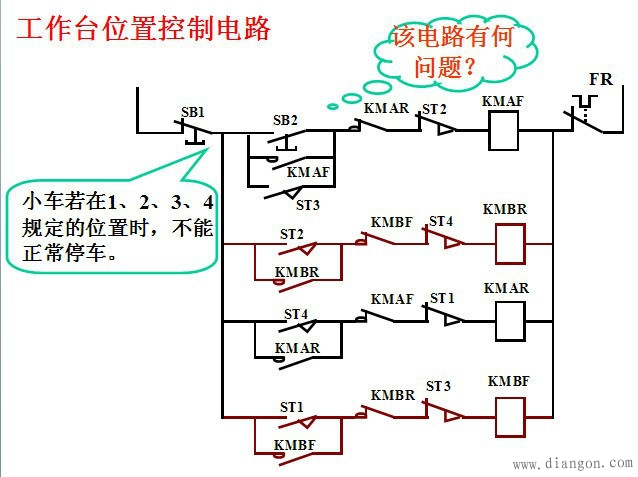

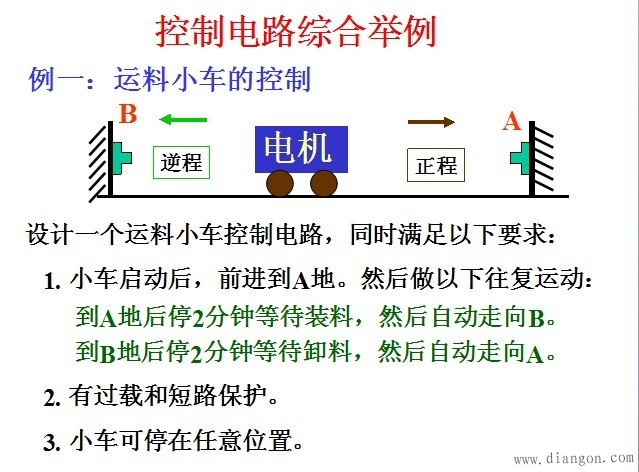

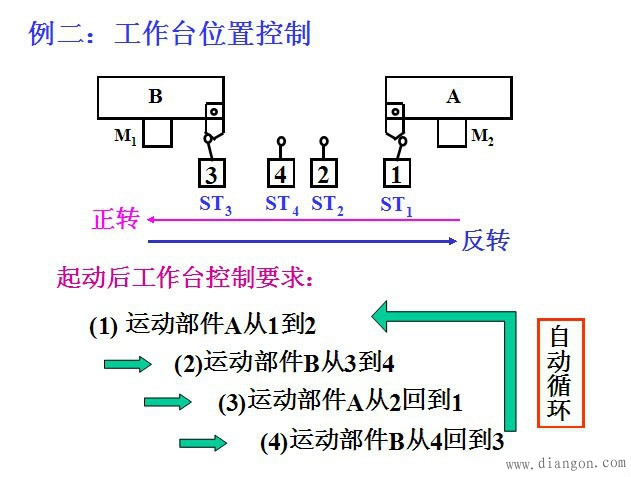

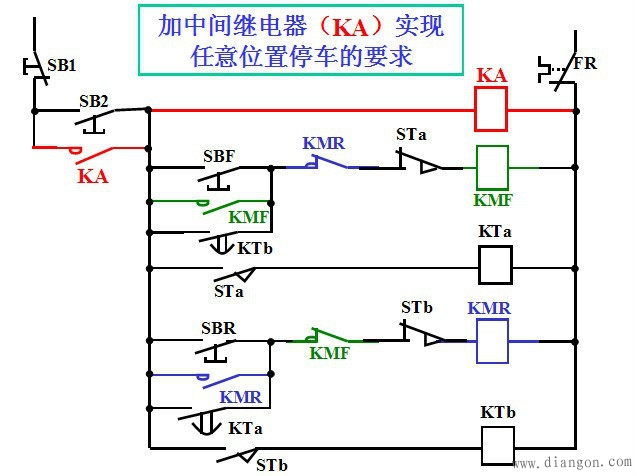

图解控制电路和继电器、接触器控制电路读图及设计注意事项
2016-11-05 21:14:12 | 人围观 |
评论:
继电器、接触器控制电路读图和设计中应注意的问题:
1、首先了解工艺过程及控制要求;
2、搞清控制系统中各电机、电器的作用以及它们的控制关系;
3、主电路、控制电路分开阅读或设计;
4、控制电路中,根据控制要求按自上而下、自左而右的顺序进行读图或设计;
5、同一个电器的所有线圈、触头不论在什么位置都叫相同的名字;
6、原理图上所有电器,必须按国家统一符号标注,且均按未通电状态表示;
7、继电器、接触器的线圈只能并联,不能串联;
8、控制顺序只能由控制电路实现,不能由主电路实现。
