继电器接线图

2016-11-16 12:25:02 | 人围观 | 评论:

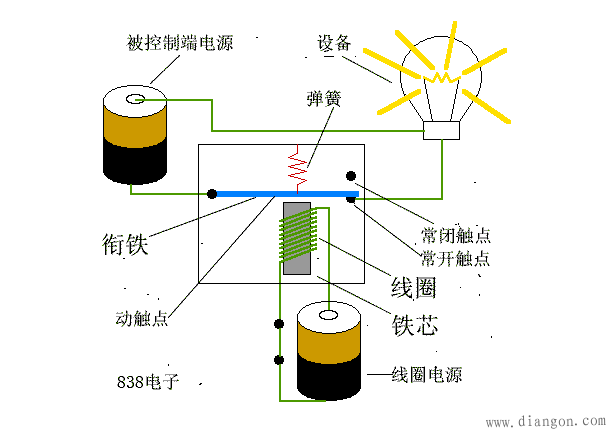

   下面,我们先来看下继电器的接电图,了解下它的工作原理。


    从上图可以看出,继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。接通电源后,会产生电磁效应,电磁力就会吸引衔铁,让它接触到铁芯,带动衔铁的常闭触电与常开触点吸合,在电流切断后,电磁的吸力也就没有了,衔铁就又返回到原来的位置,将电路切断。
    继电器的作用主要有放大,用一个很微小的电流,就可以控制很大功率的电路,还能扩大控制范围,在信号达到某一定值时,可以按触点组的不同形式,同时换接、开断、接通多路电 路,达到自动开关的目的。
