作用认识：速度继电器主要用作笼型异步电动机的反接制动控制， 所以也称反接制动继电器。

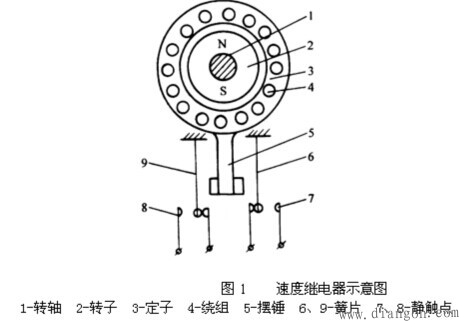

组成认识：它主要由转子、定子和触头三部分组成。转子是一个圆柱形永久磁铁，定子是一个笼形空心圆环，由硅钢片叠成，并装有笼型绕组。
动作原理：速度继电器转子的轴与被控电动机的轴相连接，而定子套在转子上。当电动机转动时，速度继电器的转子随之转动，定子内的短路导体便切割磁场，产生感应电动势，从而产生电流。此电流与旋转的转子磁场作用产生转矩，于是定子开始转动。当转到一定角度时，装在定子轴上的摆锤推动簧片动作，使常闭触头分断，常开触头闭合。当电动机转速低于某一值时，定子产生的转矩减小，触头在弹簧作用下复位。
常用的速度继电器有YJ1型和JFZ0型。通常速度继电器的动作转速为120r/min，复位转速在100r/min。
速度继电器的符号
