什么是中间继电器

2016-12-09 11:30:21 | 102人围观 | 评论:0

    中间继电器则是转换控制信号的中间元件。
    中间继电器是将一个输入信号变成一个或多个输出信号的继电器。它的输入信号为线圈的通电或断电。它的输出是触头的动作，将信号同时传给几个控制元件或回路。
    常用的中间继电器有JZ7和JZ8系列两种。
    JZ7系列中间继电器由电磁机构　(线圈、衔铁、铁芯)和触头系统(触头和复位弹簧)构成。其线圈为电压线圈，当线圈通电后，铁芯被磁化为电磁铁，产生电磁吸力，当吸力大于反力弹簧的弹力时，将衔铁吸引，带动其触头动作，当线圈失电后，在弹簧作用下触头复位。可见也应考虑其振动和噪音，所中间继电器的特点是：触头数目多(6对以上)，可完成对多回路的控制；触头电流较大(5A以上)，动作灵敏(动作时间不大于0．05s)。与接触器不同的是触头无主、辅之分，所以当电动机的额定电流不超过5A时，也可用它代替接触器使用，可以认为中间继电器是小容量的接触器。
    中间继电器的选择，主要是根据被控制电路的电压等级，同时还应考虑触点的数量种类及容量，以满足控制线路的要求。

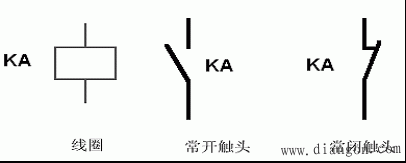

    中间继电器各部分文字符号及图形符号
