什么是中间继电器?中间继电器的作用及工作原理

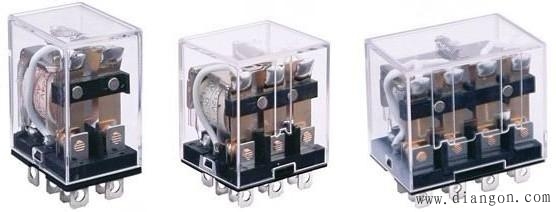

 中间继电器是一种继电保护元件，他和时间继电器一样，其主要用于继电保护与自动控制系统中，中间继电器和时间继电器及一些其他类型的继电器是有所区别的，它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。

中间继电器的作用：
      1、隔离。控制系统的输出信号与负载端电气隔离；
　  2、转换。比如控制系统输出信号为DC24V，但负载使用AC220V供电，对于输入，可逆；
　  3、“放大”。控制器输出的信号的带负载的能力往往有限，在mA或者数A的级别，如果有需要更大电流的负载，只能通过中间继电器来转换。

中间继电器的工作原理
    中间继电器工作原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位。
中间继电器的分类
     电磁型中间继电器：当继电器线圈施加激励量等于或大于其动作值时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使触点接通、断开或切换被控制的电路。当继电器的线圈被断电或激励量降低到小于其返回值时，衔铁和接触片返回到原来位置。

     延时中间继电器：延时中间继电器分为通电延时（即上电延时）和断电延时两种，实际操作中也成为可调延时动作和可调延时返回；延时中间继电器带瞬动触点，延时范围一般为0.02-9.99S。
     静态中间继电器 ：静态中间继电器，集成电路型，作为老式DZ-200系列电磁式中间继电器的替代产品，其稳定性，动作速度均优于老式电磁继电器；现多用于大型柜体的新建和改造项目中；其安装方式分为板前和板后两种形式，柜体开孔，则需采用板后安装的方式；
