中间继电器原理_中间继电器文字符号_中间继电器图形符号

2017-02-03 16:59:06 | 人围观 | 评论:

中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。

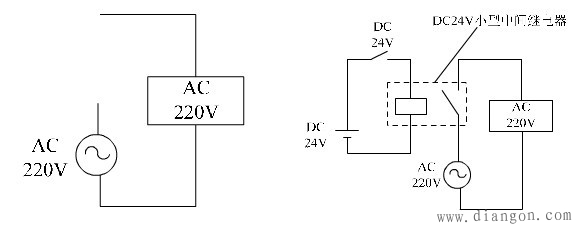

 中间继电器触点扩展示意图

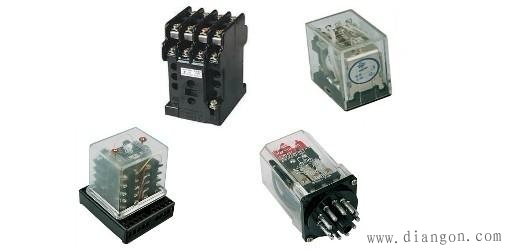

常见中间继电器图片

   常见中间继电器

中间继电器文字符号：KA
中间继电器图形符号：

        接触器线圈图形符号                接触器辅助常开触头图形符号                  接触器辅助触头常闭触头图形符号

中间继电器线圈图形符号      中间继电器常开触头图形符号       中间继电器常闭触头图形符号
