热过载继电器配合接触器怎么接线-维修电工知识

一般情况下热继电器整定电流等于电动机额定电流，或略小一点点，如果想提高动作灵敏度，可在大于电机的实际负载运行电流与电机额定电流之间，保护电机，你选的过载继电器电流范围有点大，不起作用。实际电流等于整定电流热过载继电器是不动作的。
热继电器得镇定电流是电动机额定电流1.1-1.2倍为宜，因为电机启动时虽然电流是运行时的3-7倍但时间短一般几秒到十几秒热继电器不会动作，缺相和过流以后电流增大继电器热原件动作其常闭副助触点打开切断接触器控制回路，切断电机电源！真确调整热继电器镇定电流！

　　交流接触器主要由四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

　　热过载继电器：当它接入主电路内，流过与电动机相同电流，当电动机过载达到一定程度时，热元件被加热达到一定弯曲程度，推动热继电器动作结构。

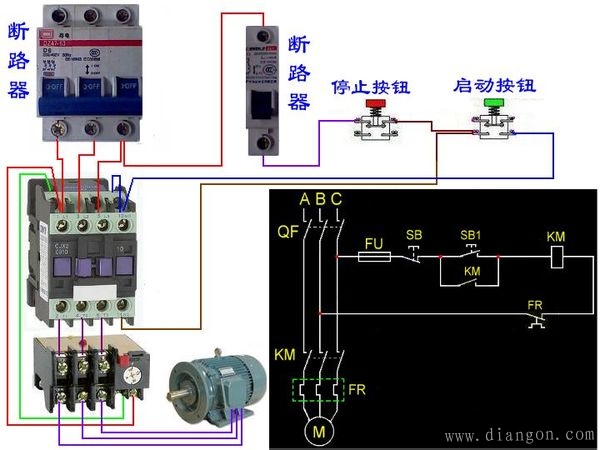

热过载继电器配合接触器怎么接线
