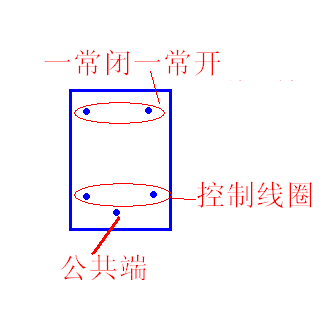

五脚继电器2脚是线圈，另3脚有1只是公共端，1只是动合（常开），1只是动断（常闭） 。线圈通电时，触头动作。
继电器是一种根据某种输入信号的变化，而接通或断开控制电路，实现自动控制和保护电力拖动系统的电器。输入的信号可以是电压，电流等电量，也可以是转速，时间，温度和压力等非电量。继电器一般不是用来直接控制信号较强电流的主电器，而是通过接触器或其它电器对主电路进行控制。继电器包括：一，电流继电器。二，电压继电器。三，热继电器。四，时间继电器。五，速度继电器。继电器的种类较多，其工作原理和结构也各不相同，但就一般来讲，继电器是承受机构，中间机构和执行机构三部份组成，承受机构是反映和接入继电器的输入量，并传递给中间机构，将它与额定的整定值进行比较，当达到整定值时（过量或者欠量），中间机构就使执行机构产生输出量，从而接通或断开被控电路。
|
