当线圈得电时，其动触点与静触点1立即断开并与静触点2闭合，切断静触点1控制线路，接触通静触点2的控制线路。
当线圈失电时，动触点复位，即动触点与静触点2复位断开并与静触点1复位闭合，切断静触点2的控制线路接通静触点1的控制线路。如下图所示：

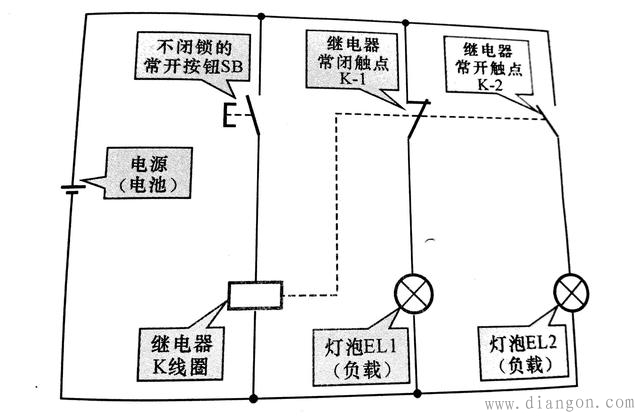

继电器的工作原理图
从上图可以看出当继电器K线圈连接在不闭锁的常开按钮与电池之间；常闭触点K-1连接在电池与灯泡EL1z之间，用于控制灯泡EL1的点亮与熄灭；常开触点k-2连接在电池与灯泡EL2之间，用于控制灯泡EL2的点亮与熄灭。在未接通线路时，灯泡EL2处于熄灭状态。
按下按钮SB时，线路接通，继电器K线圈得电，常闭触点K-1断开，切断灯泡EL1的供电电源，灯泡EL1熄灭；同时常开触点K-2闭合，接通灯泡EL2的供电电源，灯泡EL2点亮。
松开按钮SB时，线路断开，继电器K线圈失电，常闭触点K-1复位闭合，接通灯泡EL1的供电电源，灯泡EL1点亮；同时常开触点K-2复位断开，切断灯泡EL2的供电电源，灯泡EL2熄灭。
