中间继电器的常闭与常开触点

2018-09-11 11:05:03 | 人围观 | 评论:

中间继电器的常开与常闭触头是指中间继电器处于失电状态时的状态。

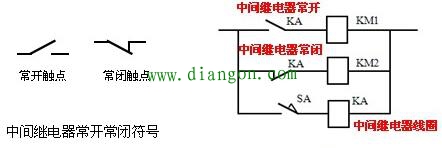

即：继电器断电时触头处于打开状态的称之为“常开触头”；处于闭合状态的称之为“常闭触头”，其电路符号如下图所示。

在电路图中都是采用符号表示中间继电器的控制功能，通常中间继电器线圈用KA标注，接触器线圈用KM标注，故在电路图中标识为KA的触点为中间继电器触点。

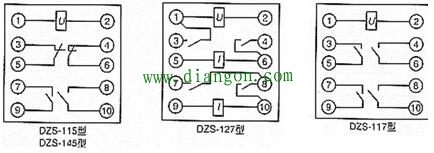

向左转|向右转在小型中间继电器的实物外壳上以及接线图上，通常用数值和符号标注出常开常闭触点的位置。数值代表管脚，符号表示该组管脚的功能。如下图所示：
