SSR是固态继电器的简称，固态继电器一种无机械触点的电子开关元件，它具有控制灵活，可靠性高，寿命长，在通与断的时间不会产生电火花，无噪声，开关速度快，工作频率高，抗干扰能力强等优点，SSR的另一个特点是驱动电流（或电压）小，给输入端加一个很小的信号，就可以实现对被控制系统的控制。（下文所有固态继电器均用SSR来表示）
作为无机械触点的开关功能元件，SSR的基本使用框图如下：
SSR的输入控制方法和电路 SSR的类型，型号很多，所以它的输入控制方法和控制电路也相应较多。SSR之间的共同特点是驱动电流或驱动电压很小，输入一个很小的信号就可以时间对SSR输出状态通，断的控制。如果要实现有效而可靠的控制，其输入信号必须达到一个给定值。对输入回路工作电流的要求，推荐值为5-10mA时开通，小于1mA时关断，对于输入端工作电压的要求，一般情况下开通时不低于3V，关断时小于1V，当然，因产品特性不同伙厂家不同，对输入电流或电阻值的要求是会有差异的。因此在使用和设计电路的时候，可以根据SSR的类型，规格和使用场合来进行选择和设计，下面就介绍一些基本的输入端控制方法和电路。 1.SSR触点控制方式
由一组机械触点直接控制电路，如下图，图中的S可以是机械开关，也可以是继电器触点货电子开关电路。

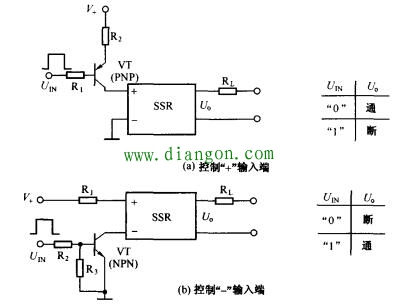

2.采用三极管控制SSR的通断
SSR可用NPN型货PNP型晶体三极管直接控制其输入端（如下图a，b所示），在图a电路中，平时VT导通，SSR出于接通状态，当有脉冲时，SSR断开，在图b所示电路中，平时电路中，平时VT截止，SSR呈断开状态，当有脉冲时，SSR接通。
对于一般的SSR，要求输入的最小工作电压为3V（接通），若低于1V，则SSR关断。 3.采用TTL数字集成电路驱动SSR
用TTL数字继承电路控制SSR通断的电路，如下图：

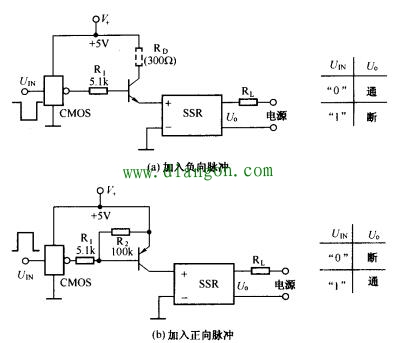

4.采用CMOS数字集成电路驱动SSR
CMOS器件的输入阻抗高，输出逻辑电平摆动幅大（高低电平值接近电源电压），很适合与SSR和其他电路配合，但CMOS器件的静态功耗和动态功耗（静态功耗仅约为10nW，动态功耗为几毫瓦）。为确保CMOS器件使用安全，电路中采用三极管进行缓冲，隔离（如下图）。

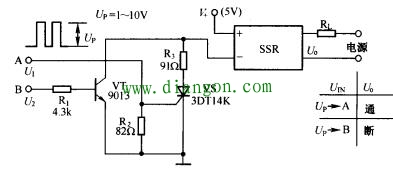

5.用脉冲信号触发SSR的方法（如下图）
触发电路与SSR的“-”输入端相接，在A端加幅值为Up的脉冲信号，使可控硅VS触发导通，进而使SSR导通，该状态即使脉冲过后仍会继续保持。若此时B端加上另一个正脉冲信号，则VT导通，其集电极呈低电平。VS关断，脉冲过后，SSR转呈端态。

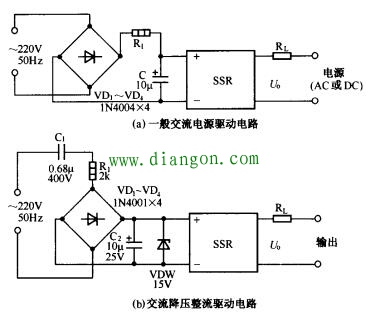

6.用交流电源驱动
