空气式时间继电器工作原理图解

2019-07-04 15:53:42 | 人围观 | 评论:

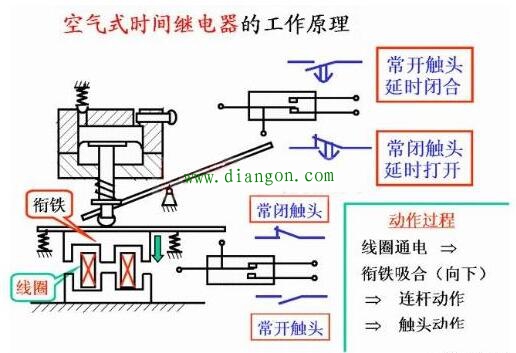

我们以空气式时间继电器为例，讲解一下其工作原理。

当线圈通电时，铁芯吸引使得衔铁和托板下移，瞬间动作触点接通或断开。活塞杆和杠杆由于受阻尼作用影响缓慢下降，一定时间后，活塞杆下降到一定的位置，便通过杠杆推动延时动作触点发生动作，处于断开状态，而动合触点闭合。继电器的延时时间便是线圈通电到延时触点完成动作的时间。当线圈断电时，继电器依靠弹簧的恢复作用复原。
