继电器常闭触点的控制关系

2019-08-17 15:46:48 | 人围观 | 评论:

继电器的常闭触点是指继电器内部的动触点和静触点处于闭合状态,当线圈得电时,其动触点和静触点立即断开切断线路;当线圈失电时,其动触点和静触点立即复位闭合,接通线路。下图所示为继电器常闭触点的链接关系。


从上图可以看出,该继电器K线圈连接在不闭锁的常开按钮与电池之间,常闭触点K-1连接在灯泡与电池之间,用于控制灯泡的点亮与熄灭,在未接通线路时,灯泡处于点亮状态。

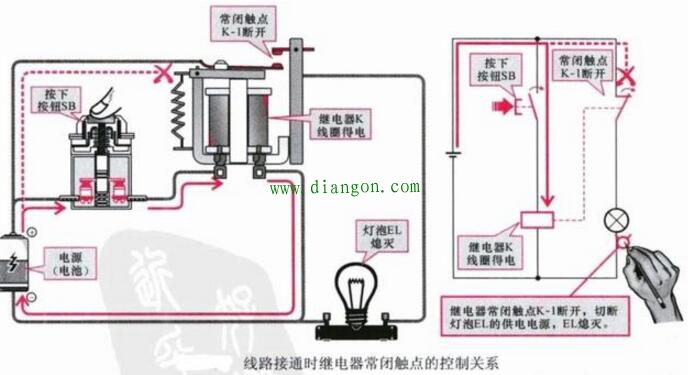

下图所示为线路接通时继电器常闭触点的控制关系。按下按钮SB时,线路接通,继电器K线圈得电,常闭触点K-1断开,切断灯泡EL供电电源,灯泡熄灭

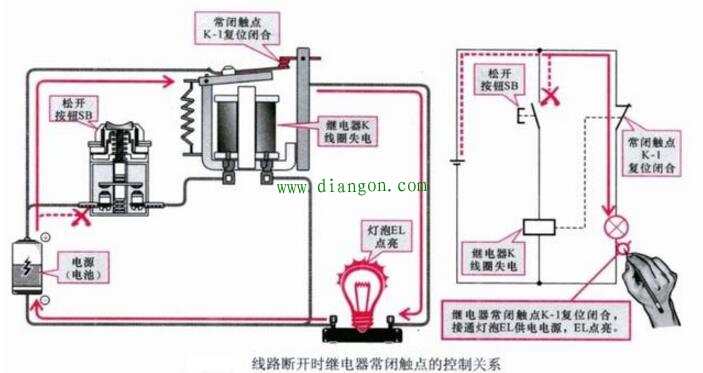

下图所示为线路断开时继电器常闭触点的控制关系。松开按钮SB时,线路断开,继电器K线圈失电,常闭触点K-1复位闭合,接通灯泡供电电源,灯泡点亮。
